YOXO1007/YX1007 是上海卓嵐推出的一款針對物聯網應用的芯片。YOXO 是上海卓嵐的芯片品牌。YOXO1007/YX1007 可以單芯片實現串口轉以太網、UART 轉 TCP/UDP、MQTT 網關、Modbus 網關、JSON 轉 Modbus 自主采集、對接云平臺等功能，其網絡通訊方式為以太網。串口速率從 110~921.6kbps 可配置。也可以進行簡單的加密、邊緣計算等功能。具有集成度高、性價比高、開發簡單、穩定性強、低功耗等特點。

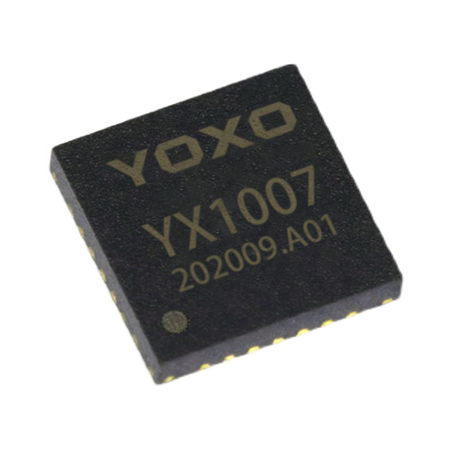

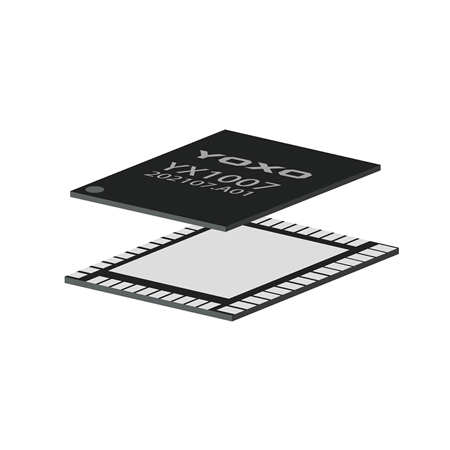

YOXO1007/YX1007 采用 QFN48 封裝，體積小，其以太網接口內部已經集成 PHY 功能，外圍電路只需要供電、晶振和阻容，硬件設計比較簡單。工作電流在 25mA左右，3.3V 單電源供電。YOXO1007/YX1007 系列的基本的功能是實現 UART 到 TCP/IP的協議轉化，即將 UART 收到的數據轉到到云端/計算機，云端/計算機下發的數據轉發到 UART。實現這些功能，無需用戶開發程序，YOXO1007/YX1007 內部的程序是已經固化好的，用戶配置即可使用。可以將它視為一顆單芯片級別的串口轉網口芯片、物聯網網關芯片。

它內部已經集成物聯網（IOT）所需的各類功能，包括：

1) 通過網口搜索和配置 YOXO1007/YX1007 的參數；

2) 通過網口下載自定義的 Web，通過 Web 配置 IP 和波特率等參數；

3) 可配置 YOXO1007/YX1007 的工作模式自動連接 7 個云端服務器；

4) 可以配置 YOXO1007/YX1007 具有注冊包和心跳包功能；

5) 支持 MQTT 網關功能。

6) 支持可配置的JSON轉Modbus/DLT-645功能，支持對接公有云和卓嵐云。

7) 可配置為 http 模式，可以和云端的 asp/php 的 GET/POST 指令直接對接；

8) 可以主動串口發送指令，采集儀表數據后按照定制格式上傳；

9) 具有 Modbus 網關功能，實現 Modbus TCP 轉 Modbus RTU；

10) 提供設備配置工具 ZLVircom，可以支持虛擬串口，提供 Windows 平臺對設備管理的動態鏈接庫；

11) 支持 SNMP 協議，可以將各類串口協議轉化為 SNMP 協議（需選擇YOXO1007-snmp 型號）；

12) YOXO1007N 支持 P2P 方式的內網穿越通訊，實現隨時隨地通過 ID 聯網（需選擇 YOXO1007N 型號）。

框圖

YOXO1007 系列內部固件程序是已經固化好的，無需二次開發，但是可以通過網口進行程序升級。芯片的外部接口主要是 UART、以太網和 IO 接口。YOXO1007 內部功能模塊包括：網絡配置的芯片參數的功能，串口通過類似 AT指令配置的功能，通過已經內嵌的 Web 進行配置的功能，IO 控制輸入輸出引腳功能等。

YOXO1007 系列有如下的 4 個優勢：零軟件開發、集成豐富的 IOT 功能、某些應用無需外置 MCU、無縫對接原來串口程序。

零軟件開發

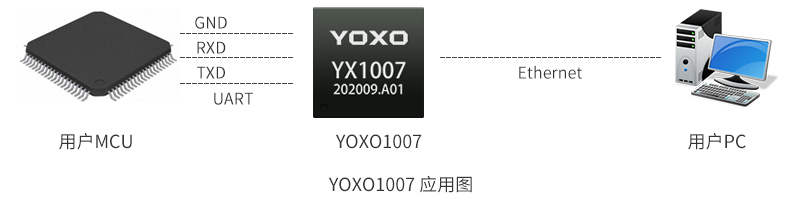

YOXO1007 系列芯片內部程序無需用戶二次開發，對接用戶MCU的UART直接收發數據即可將數據傳輸到網絡上的計算機程序。用戶使用步驟大致如下：

(1) 卓嵐提供完整的YOXO1007芯片的外圍電路圖，用戶按照此電路圖設計，將YOXO1007焊接到電路板。

(2) YOXO1007 的電路板上電后，電路板的 RJ45 網口接入網絡，網絡中的任何一臺計算機通過ZLVircom或者用戶自己開發的程序，通過網絡搜索設備，使用ZLVircom查看YOXO1007的IP和端口，如有需要可以配置IP和波特率。將計算機上的Socket（TCP/IP）軟件連接到設備IP和端口。

(3) 相關指示燈指示YOXO1007和計算機是否建立TCP/IP。

(4) 連接建立后，Socket(TCP/IP)軟件發送給YOXO1007的數據將通過UART發給用戶的MCU，用戶MCU的數據也可以通過UART發數據給計算機Socket(TCP/IP)軟件。

(5) 如有需要，用戶MCU上電后也可以通過類AT指令讀取YOXO1007的MAC，修改IP等操作。

以上的使用步驟中并不需要復雜的軟件開發工作，硬件開發可提供有完整的電路圖。只需要使用ZLVircom一次性配置YOXO1007的 IP、波特率等參數保存好后就可以使用，真正做到了零軟件開發。

一般來說可以在1個星期完成一個基于以太網的物聯網產品的開發。此零軟件開發特點為用戶產品快速上市提供了快捷的方案，也避免了軟件開發時間長、軟件開發不穩定等問題。

集成豐富的IOT功能

YOXO1007內部已經集成了很多IOT的功能模塊，減少了用戶的開發相關物聯網功能的工作量。這里簡單介紹幾個典型功能：

(1) 注冊包和心跳包功能：物聯網設備和云端對接的時候需要將自的ID發送到云端軟件，方便云端識別設備的編號。YOXO1007/1043具有多種注冊包和心跳包方式。

(2) YOXO1007可配置為http模式，可以和云端的asp/php的GET/POST指令直接對接；

(3) YOXO1007可以配置為MQTT功能，可配置JSON轉Modbus RTU功能，可以自主采集設備信息，主動上發公有云或者卓嵐云。

(4) 具有Modbus網關功能，實現Modbus TCP 轉Modbus RTU；

(5) YOXO1007N支持P2P方式的內網穿越通訊，實現隨時隨地通過ID聯網：可以在沒有云端的環境下實現PC監控任意一臺內網的設備。

某些應用無需外置MCU

由于YOXO1007芯片無需MCU通過串口、SPI進行配置，內部固化的程序已經可以實現UART轉TCP/IP。

我們列舉如下幾個情況：

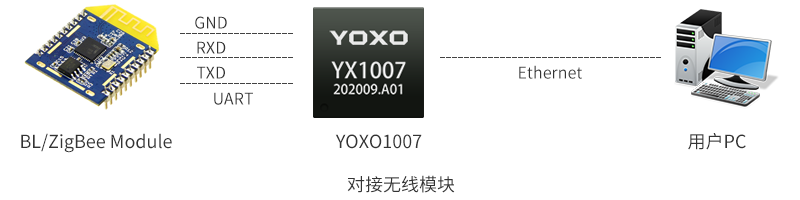

(1) 對接無線串口模塊：YOXO1007可以用作某些無線模塊數據采集轉化為TCP/IP的網關。這個網關一端是無線模塊，比如藍牙、Zigbee、Rola等UART 接口的模塊，另外一端是以太網。此時只需要將YOXO1007的UART和無線模塊的UART直接對接即可，不需要再增加一個MCU。

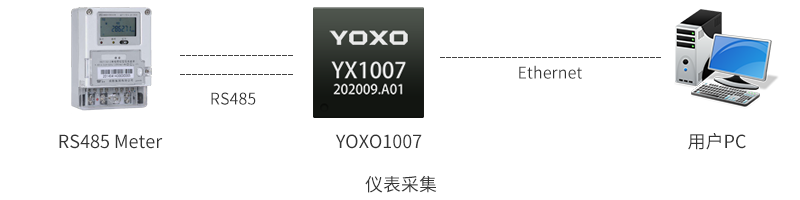

(2) 儀表采集：YOXO1007支持自動采集，按照定制的格式定時上發的數據功能無，需要電路板上增加一個MCU進行數據采集和協議轉化。

(3) 串口轉網口網關：YOXO1007本身就是一個功能強大的串口服務器單芯片，如果需要實現串口轉網口網關功能時，無需再外加MCU，也無需軟件開發。另外YOXO1007具有RS485EN引腳，可以支持對接各類485芯片。

無縫對接原來串口程序

很多RS232/RS485設備原來內部的MCU具有UART接口，且MCU內部程序是已經開發好的，基于以下的原因可能用戶不希望重新開發MCU內部的程序：

(1) 該MCU串口程序已經經過多年的應用驗證，穩定可靠。如果重新開發為SPI等接口則會有穩定性方面的考慮。

(2) 由于研發進度短、研發資源不夠等原因，如果能夠直接使用原來的MCU的程序則會加快進度、減少研發投入。

(3) 原來的 MCU 程序代碼已經丟失或者沒有技術員在維護。

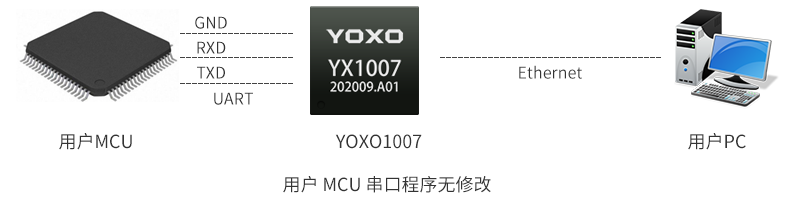

YOXO1007對于此類RS485/232設備的網絡化升級提供了很好的方案，只要將原來和232/485芯片對接的部分和YOXO1007對接即可。無需進行軟件開發，只需要設計電路即可完成產品升級。

另外YOXO1007配備的ZLVircom具有虛擬串口功能，如果用戶不想修改上位機串口軟件，同樣可以滿足要求。

YOXO1007可以用于許多網絡智能設備：
