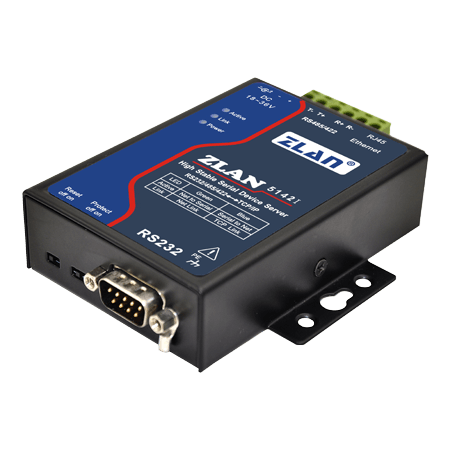

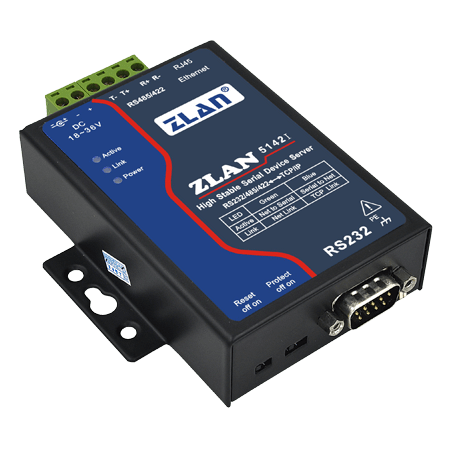

全隔離型串口服務器

ZLAN5142I

高可靠性、高性能串口服務器/Modbus網關產品，是串口服務器的旗艦級產品

  • 抗雷擊、抗電磁干擾的高可靠設計。
  • 接口隔離：RS485 2500V電源隔離，電源3000V隔離。
  • 同時支持透傳模式和Modbus網關功能。
  • RS485支持256個從站。
  • 外殼接地保護。
  • 旗艦級產品，穩定可靠。
  • 產品簡介
  • 規格參數

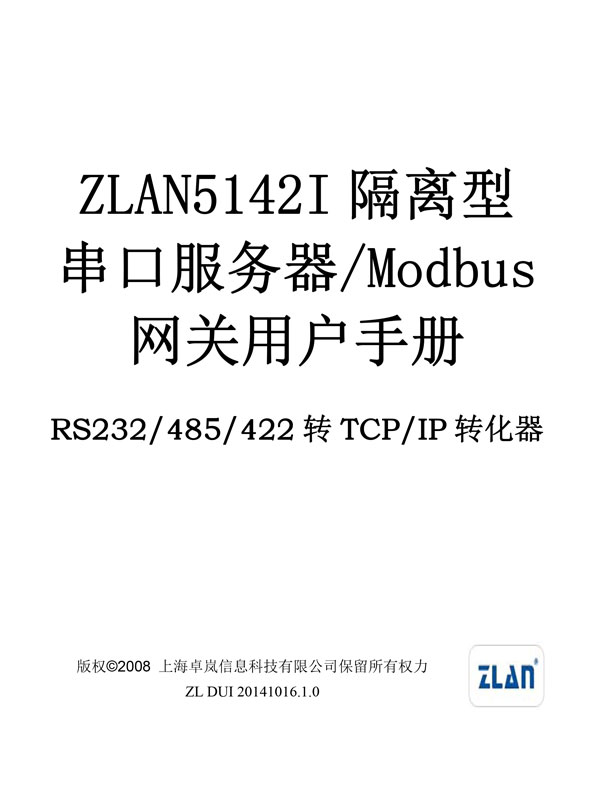

  • 產品資料

概述

ZLAN5142I是上海卓嵐信息科技有限公司設計的一款專門為抗雷擊、抗電磁干擾、抵抗惡劣環境要求而設計的一款高可靠性、高性能串口服務器/Modbus網關產品，是串口服務器的旗艦級產品?？梢詰?yīng)用于隧道監控、風力發電、野外地質災害監控等需要抗干擾、抗雷擊的工業應用場合。

ZLAN5142I具有良好的接口隔離特性。其RS485/RS422不僅具有正負15KV的抗靜電干擾，而且具有2500V的接口隔離，即在RS485線和外殼之間加2500V交流電壓，漏電到ZLAN5142I內部電流小于5mA。 針對某些通過電源雷擊燒毀串口服務器的問題，ZLAN5142I對電源進行了隔離設計，采用了3000V隔離電源，即在輸入電源線和外殼上加3000V交流電，漏電到ZLAN5142I內部電流小于5mA。隔離經過嚴格測試。提供外殼接地端子，可以將雷擊電流釋放到大地，保護產品。

ZLAN5142I的RS485具有驅動256個負載的能力，和驅動32個負載的產品相比，可以實現更多設備數據監控能力，節約了成本。ZLAN5142I具有RS232/485/422三種接口形式。輸入電壓可以提供DC Q2.1插孔或接線端子方式，輸入電壓為18～36V（也可以定制12V產品）?？膳鋫鋵?dǎo)軌安裝配件。
ZLAN5142I不僅具有TCP到RS232/485/422的數據透傳功能，同時具有存儲型Modbus網關的功能。其中的存儲型是指，5143I可以自動采集Modbus RTU設備的數據并存儲起來，網口端采集數據直接從5143I內部讀取，大大加快了網口端數據的采集速度。

特點

  • 接口隔離：電源可達到3KV隔離電壓；RS485/422達到2.5KV隔離電壓；±15KV? ESD保護功能；大于25KV/us高共模瞬態抑制能力。
  • RS485/422具有256個負載能力。
  • 具有RS232/485/422三種接口形式。R422需要內部跳線定制，請購買前說明。
  • 支持18～24V電源，接口為DC Q2.1插孔和接線端子方式接線。可定制12V電源輸入產品。
  • 兼具透傳方式的串口服務器和Modbus網關功能。透傳模式下，支持全雙工、高速率數據轉發，不丟包；Modus網關采用存儲型模式，速度快于一般轉發模式。
  • 支持TCP Server、TCP Client，UDP模式，UDP組播模式。
  • 波特率支持1200～115200bps，數據位支持5～9位，校驗位可以為None、奇校驗、偶校驗、Mark、Space五種方式，支持CTS/RTS硬件流控。如需支持460800bps則請選擇ZLAN5142I這個型號。
  • 豐富的指示燈：電源、網線連接、TCP連接、數據活動燈。
  • 支持多TCP連接功能，作為TCP Server時，可以被40個客戶端連接。作為TCP Client時可以同時連接8個不同的目的IP和端口。
  • Real COM Driver支持通過第9位（地址幀為1，數據幀為0）進行多機通信。
  • 支持通過Internet遠程查找ZLAN5142I和配置ZLAN5142I參數。通過網口升級程序、下載配置網頁。

產品規格

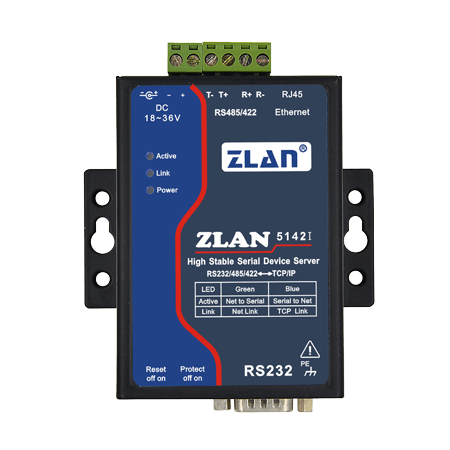

外形

  • 接口
  • 485/422：接線端子；232：DB9
  • 電源
  • 5.5mm，內正外負，標準電源插座；接線端子方式
  • 尺寸
  • 長×寬×高=9.4cm×6.5cm×2.5cm

通信界面

  • 以太網
  • 10M/100M，2 KV級浪涌保護
  • 串口
  • RS232/485/422×1：RXD，TXD，GND， CTS，RTS

串口參數

  • 波特率
  • 1200~460800bps
  • 驗位
  • 無, 奇校驗, 偶校驗, 標記, 空格
  • 數據位
  • 5～9
  • 流控
  • 硬流控RTS/CTS，軟流控XON/XOFF，無流控

軟件

  • 協議
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM工具、設備管理函數庫
  • 通信方式
  • TCP/IP直接通訊、虛擬串口方式
  • 工作模式
  • TCP服務器, TCP客戶端（同時TCP服務端也共存）, UDP, UDP組播

電源要求

  • 電源
  • 18~36V DC，400~600mW（可定制12V輸入產品）

工作環境

  • 工作溫度，濕度
  • -45～85℃，5～95% RH
  • 儲存溫度，濕度
  • -45～120℃，5～95% RH

隔離特性

  • 電源隔離
  • 3KV
  • RS485/422隔離
  • 2.5KV
  • 高共模瞬態抑制能力
  • 25KV/us
  • RS485/422 ESD保護
  • 15KV
