概述

ZLAN5143K是一款專門為工業環境設計的RS485設備數據采集器/物聯網網關，兼具串口服務器、Modbus網關、MQTT網關、RS485轉JSON等多種功能于一體。它具有一個RS485接口和一個以太網接口。它支持導軌型安裝方式或者桌面式螺孔安裝，體積小巧安裝方便。采用接線端子式電源接入，9～24V寬電壓輸入。節約了成本和體積，和普通產品相比具有更高的性價比。

當作為普通串口服務器使用時，將5143K的網口連接到以太網中，上位機軟件可以采用TCP/UDP透傳方式或者虛擬串口方式將數據發送到5143K的RS485接口上；RS485接口上收到的數據也會傳輸到TCP端的軟件或者虛擬串口上。虛擬串口方式下，連接虛擬串口的串口軟件無需即可使用。

當作為Modbus網關使用時，5143K支持Modbus TCP轉Modbus RTU，從而實現上位機使用Modbus TCP協議對RS485的Modbus RTU設備的數據采集。相反的如果RS485端作為主站也可以使用。5143K支持較為高級的Modbus網關功能，包括可配置Modus網關ZLMB、存儲型Modbus網關等，完全滿足Modbus網關的各類配置和用法。其支持的多主機功能可以讓多個計算機主站同時訪問一個RS485從設備。

當作為MQTT網關使用時，設備可以以透傳方式將串口數據采用MQTT協議上傳MQTT服務器，支持的服務器包括百度云MQTT、阿里云MQTT、中國移動OneNet平臺等。支持將采集的Modbus RTU或非標串口數據解析為JSON格式封裝在MQTT數據包中上傳。

支持JSON格式上傳采集的數據，數據自動采集，采集數據支持Modbus RTU，645儀表97版本、645儀表07版本、各類非標RS485協議。可以用戶自主用ZLVircom配置上傳的數據格式和JSON關鍵詞。上傳時可以支持MQTT協議、HTTP POST協議、HTTP GET協議、透明傳輸協議、各類非標網絡協議。

其中ZLAN5143KN型號支持P2P方式聯網，無需通過服務器中轉，通過ID來連接設備。

ZLAN5143K具備強大的物聯網網關各類功能，非常適合于工業領域對各類RS485儀表、傳感器進行采集，包括本地網絡的采集或者上傳云端服務器的自主采集自主上發。

ZLAN5143D可應用于：

作為物聯網網關作為設備和云端的通訊橋梁；

電力、智能儀表和能耗監控；

各類RS485接口自動化PLC的遠程監控和程序下載；

各類組態軟件和設備通訊RS485接口；

門禁安防領域設備聯網；

典型應用連接如圖 2所示。原有的串口設備RS485和ZLAN5143K的RS485口連接，5143K通過網線連接到計算機。計算機上的軟件通過TCP/IP方式或者虛擬串口方式和5143K建立連接。此后，串口設備發送的任何數據將透明地傳送計算機的軟件上，而軟件通過網絡發送給ZLAN5143K的數據也透明的傳送給串口設備。

特點

硬件特點

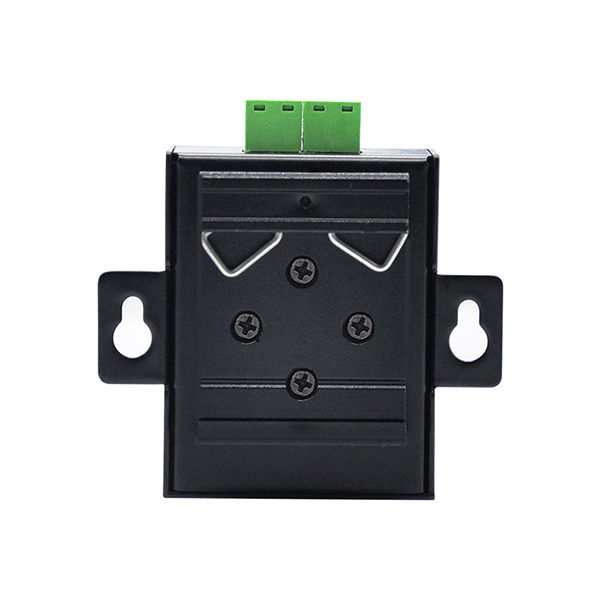

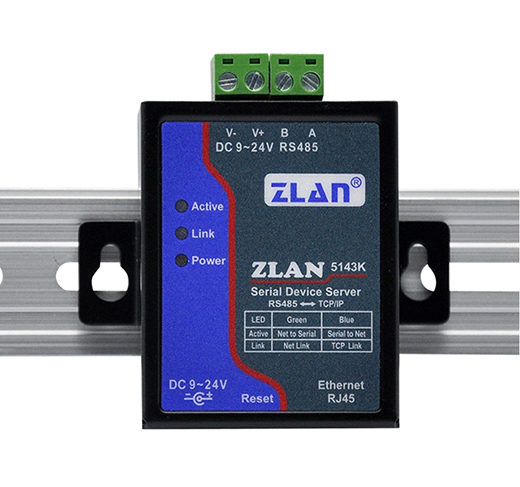

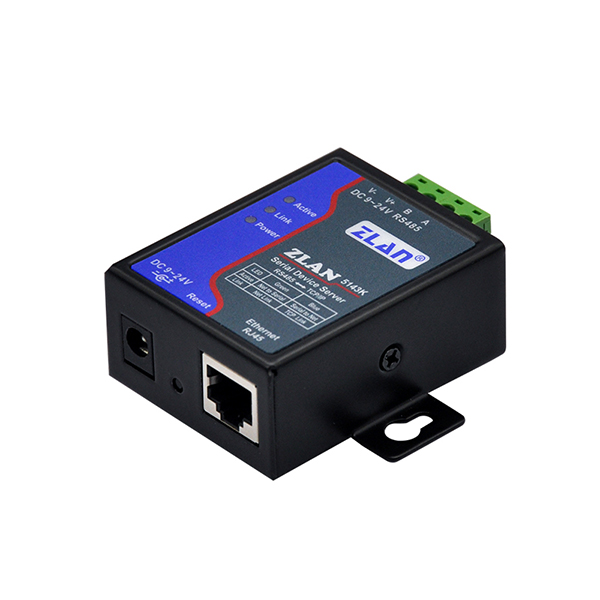

多安裝方式設計：支持面板式安裝/導軌式安裝。
體積小巧：相對于普通的串口服務器，寬度較小，不占空間。
端子式供電，9～24V寬電壓輸入，具備反接反電源保護。
端子式RS485接口，支持32臺從設備，波特率支持300～115200bps。

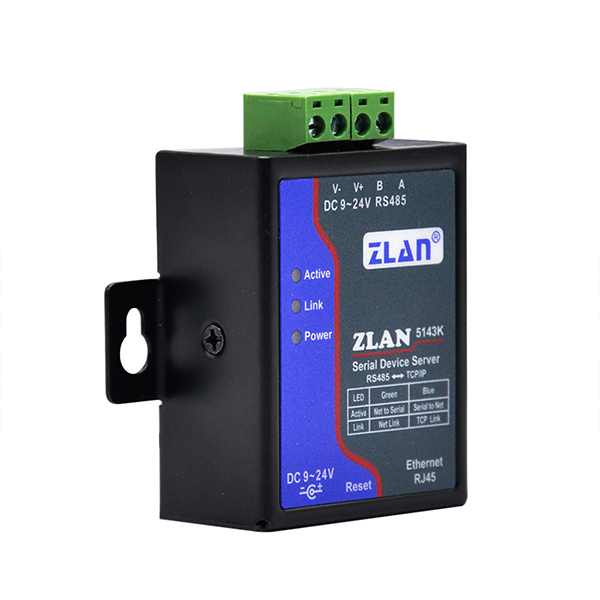

豐富的面板指示燈方便調試：在連接方面，不僅有指示網線有無連接好的LINK燈，也有指示TCP連接建立的LINK燈；數據指示燈方面有“串口到網口”、“網口到串口”獨立的指示燈。

軟件特點

支持TCP服務端、TCP客戶端，UDP模式，UDP組播。作為TCP客戶端同時支持TCP服務器端功能。作為TCP服務器支持30個TCP連接，作為TCP客戶端支持7個目的IP。
波特率支持1200～115200bps，數據位支持5～9位，校驗位可以為無校驗、奇校驗、偶校驗、標記、空格這五種方式。
支持設備連接上發送MAC地址功能，方便云端管理設備。
提供計算機端搜索、配置設備的二次開發包DLL開發庫。
支持Web瀏覽器配置、支持DHCP動態獲得IP、DNS協議連接域名服務器地址。
支持云端遠程搜索設備、配置設備參數、設備程序升級。
支持遠程通過軟件查看設備的TCP連接狀態、串口數據發送、接收狀態。虛擬串口支持數據監視功能。

高級軟件功能

支持Modbus網關功能，支持Modbus RTU轉Modbus TCP。可以支持存儲型的Modbus，可以自動采集設備數據，并存儲起來；也支持非存儲模式的Modbus網關；支持ZLMB可配置表Modbus網關功能。
支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
支持MQTT網關功能。
支持JSON轉Modbus RTU和645儀表協議，支持HTTP POST、HTTP GET格式上傳數據。
支持NTP協議獲得網絡時間，用于串口輸出后者用于協議內容上發。
支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
支持TCP建立連接需要密碼驗證的功能，保證連接安全性。
支持http方式的數據提交和下發功能，云端可以直接使用http的GET指令和設備的串口數據進行交互。
