導軌型8串口服務器/Modbus網關-ZLAN5812D

導軌型 8串口服務器/Modbus網關

ZLAN5812D

導軌型 8串口服務器/Modbus網關

8路串口可以配置為不同的波特率，獨立工作，互不干擾
支持IP“分身”技術
支持TCP服務端、TCP客戶端，UDP模式，UDP組播
支持設備連接上發送MAC地址功能
提供計算機端搜索、配置設備的二次開發包DLL開發庫
支持云端遠程搜索設備、配置設備參數、設備程序升級

聯系我們

下載資料

在線購買

產品簡介
規格參數
產品資料

概述

ZLAN5812D是一款工業級的導軌安裝型的8串口服務器，兼具數據采集器/物聯網網關、Modbus網關、MQTT網關、RS485轉JSON等多種功能于一體。

設備擁有2個以太網口（5812D為單網口，雙網口型號為5812LD）和8個485串口。ZLAN5812LD的2個以太網口具有交換機的功能。ZLAN5812D的8路串口（PORT）可以使用同一個IP地址，不同的串口通過端口區分；也可以每個串口使用不同的IP地址。每個串口對應的參數可以獨立設置。具有功能豐富、運行速度快、性能穩定的特點。

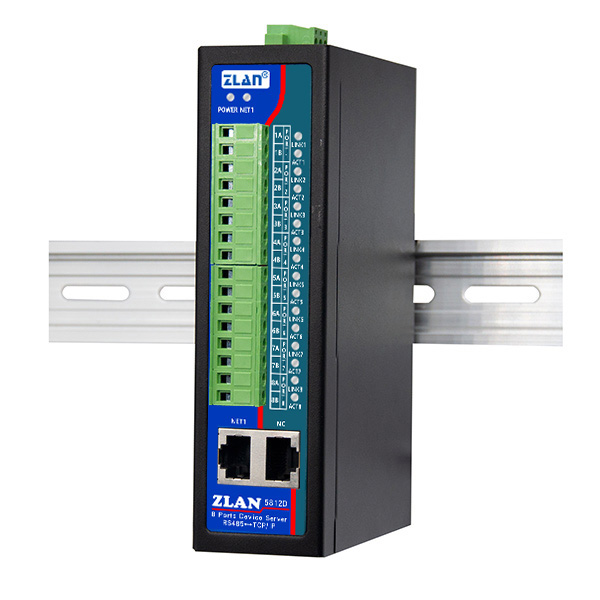

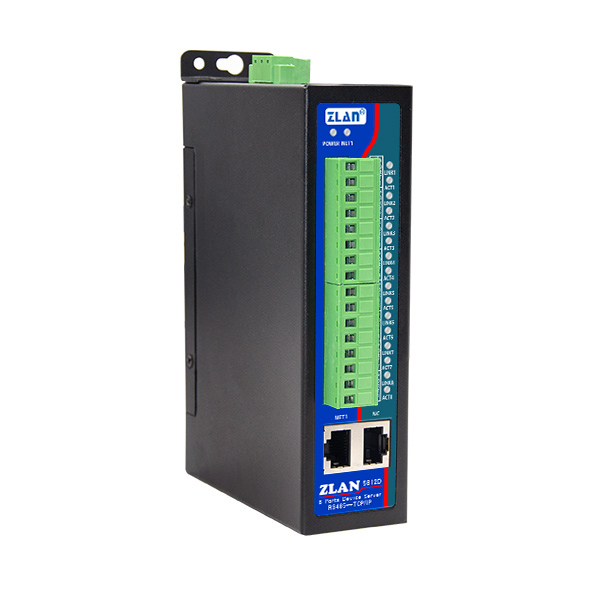

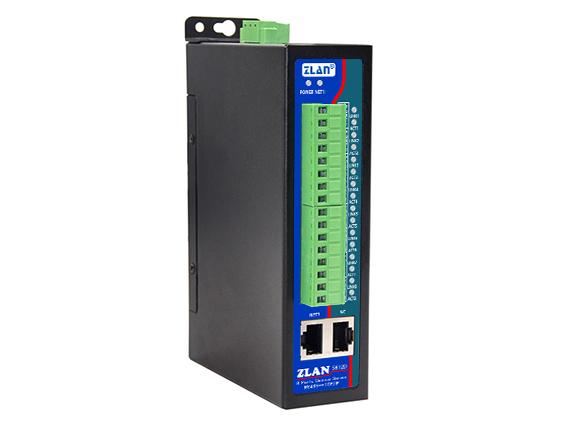

圖 1 ZLAN5812D（5812LD）串口服務器

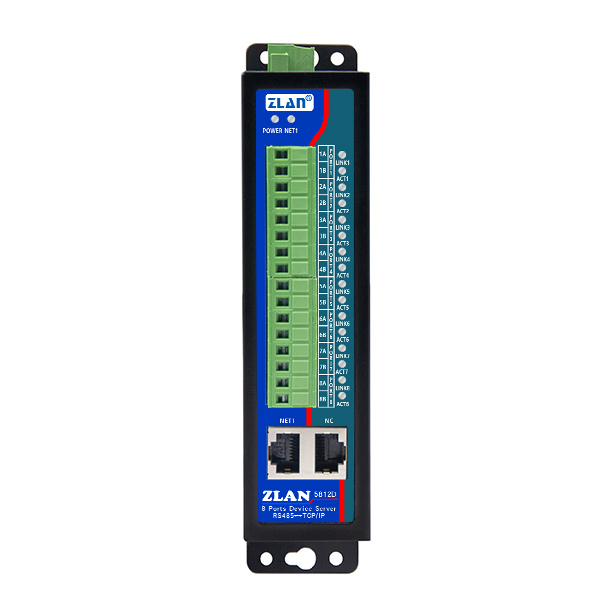

ZLAN5812D采用導軌型設計，背面自帶導軌卡扣；同時也帶上面兩個安裝掛耳，掛耳可以橫裝也可以豎裝，分別適合于安裝到背板或者桌面。

ZLAN5812D支持2位停止位，支持小于8位的數據位（比如7位數據1個停止位），支持高達921.6Kbps的波特率。

ZLAN5812D可以實現8路TCP/IP協議到RS485的轉化，8路同時工作且可以配置為不同的波特率。可實現通過網絡對485設備進行數據采集，網絡端可以使用虛擬串口連接串口軟件或者直接TCP/IP通訊的軟件。ZLAN2812LD自帶兩個10M/100M網口，可以任意接一個網口。另外的一個網口可以通過網線實現多個ZLAN5812D的級聯，可以級聯為16串口、32串口。

ZLAN5812D支持Modbus RTU轉Modbus TCP功能，具有存儲型Modbus網關特性。當然也可以作為非存儲型Modbus網關使用。

ZLAN5812D可應用于：

電力電子、智能儀表和能耗監控；

作為物聯網網關作為設備和云端的通訊橋梁；

各類自動化PLC的遠程監控和程序下載；

各類組態軟件和設備通訊接口；

門禁安防領域設備聯網；

醫療設備的聯網信息采集；

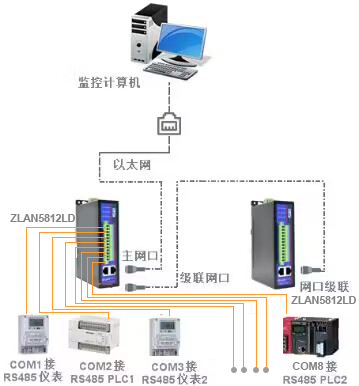

圖 2 連接示意圖

典型應用連接如圖 2所示。原有的串口設備和ZLAN5812D的串口連接，ZLAN5812D通過網線連接到計算機。計算機上的軟件通過TCP/IP方式或者虛擬串口方式和ZLAN5812D建立連接。此后，串口設備發送的任何數據將透明地傳送計算機的軟件上，而軟件通過網絡發送給ZLAN5812D的數據也透明的傳送給串口設備。

特點

通用軟件功能

導軌型安裝、背板掛耳安裝、桌面型掛耳固定安裝三種方式可選。特別適合于工業導軌安裝，由于橫向寬度窄可以節約安裝空間，安裝、拆卸更方便。

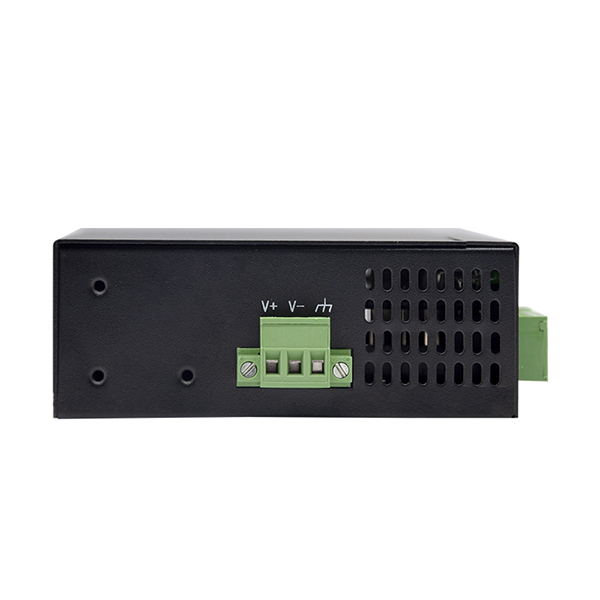

工業級供電方式：接線端子接線方式，方便工業場合使用。可以9～24V寬電壓供電。帶外殼接地線，有效導流干擾和浪涌。
ZLAN5812LD雙網口設計，支持串口服務器的級聯，擴展為16串口、24串口、32串口等。
豐富的面板指示燈方便調試：在連接方面，不僅有指示網線有無連接好的100M_LINK燈，也有指示TCP連接建立的LINK燈；數據指示燈方面有“串口到網口”、“網口到串口”獨立的指示燈。方便現場調試。
18路串口可以配置為不同的波特率，獨立工作，互不干擾。
支持IP“分身”技術：不同的串口可以用端口或者IP區分。端口區分：可以8個IP合并為一個IP，端口不同，適合IP缺乏的網絡；IP區分：一個IP變為2~8個IP，端口相同，適合端口號固定的應用（例如Modbus TCP的502端口需要固定）。
支持TCP服務端、TCP客戶端，UDP模式，UDP組播。作為TCP客戶端的時候同時支持TCP服務器端功能。作為TCP服務器支持多達30個TCP連接，作為TCP客戶端支持7個目的IP。
支持虛擬串口，配備Windows虛擬串口&設備管理工具ZLVircom。
支持設備連接上發送MAC地址功能，方便云端管理設備。
提供計算機端搜索、配置設備的二次開發包DLL開發庫。
支持Web瀏覽器配置、支持DHCP動態獲得IP、DNS協議連接域名服務器地址。
支持云端遠程搜索設備、配置設備參數、設備程序升級。

高級軟件功能

支持Modbus網關功能，支持Modbus RTU轉Modbus TCP。可以支持存儲型的Modbus，可以自動采集設備數據，并存儲起來；也支持非存儲模式的Modbus網關。
支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
支持Modbus RTU/DLT645/DLT698轉JSON，8路串口支持不同的采集模式。
支持MQTT連接、支持各類公有云數據傳輸等特性、同時支持8路串口的不同的MQTT連接。
