概述

ZLAN5G12串口服務器是上海卓嵐信息科技有限公司開發的一款標準1U機架式16串口RS232/485/422和TCP/IP之間協議轉化器。ZLAN5G12支持16個RS232串口/16個RS485/RS422串口（RS422需訂購5G12-422型號），同時RS232支持流控。通過一根網線連接到ZLAN5G12，實現16個串口同時全雙工工作。每路串口可作為TCP服務器、TCP客戶端、UDP、UDP組播。同時支持4個帶交換機功能的網口。

ZLAN5G12每8路串口（PORT）使用一個IP地址，不同的PORT通過端口區分; 也支持8路串口使用8個IP，端口一樣，通過IP區分。16路共需2個IP。ZLAN5G12具有Modbus TCP轉Modbus RTU、串口轉Telnet協議等功能。

ZLAN5G12采用ARM9處理芯片，能夠支持921.6Kbps的高速數據傳輸，不丟包。

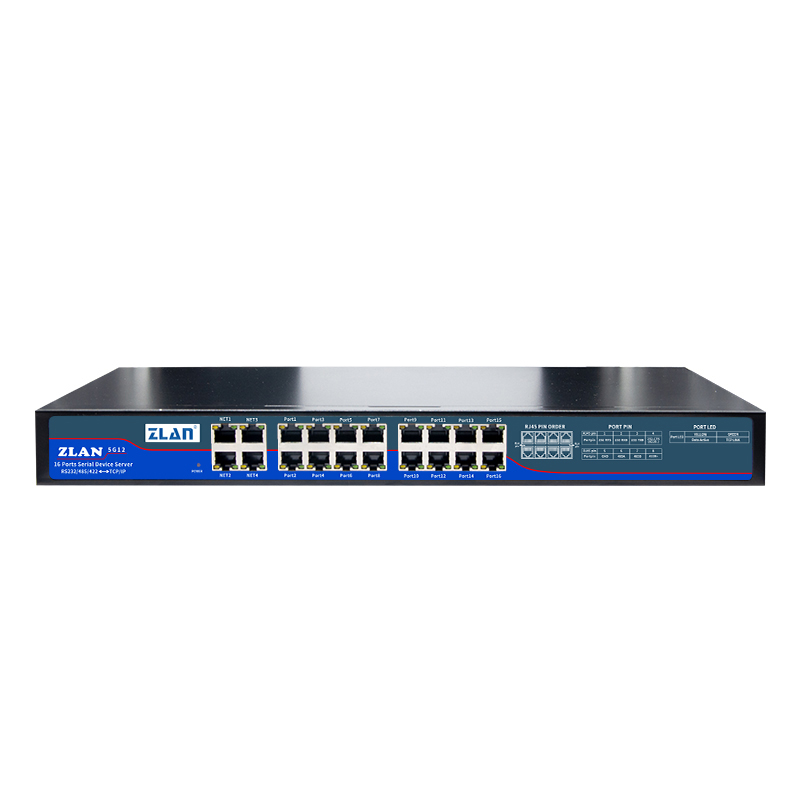

圖 1 ZLAN5G12 16串口服務器

5G12的串口為RJ45形式。使用RS232時，可提供RJ45轉DB9（公頭）轉接線配件。使用RS485的時候可以使用RJ45轉2pin端子。線序請參考后面硬件部分。

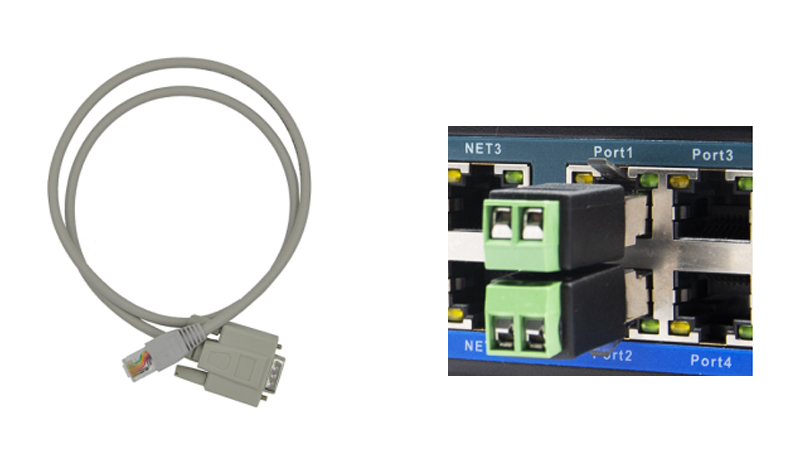

圖 2 RS232轉接線和RS485轉接端子

特點

硬件特點

• 16個串口都支持RS232、RS485、RS422三種串口（RS422需要訂購5G12-422型號）。
• 16個串口可獨立全雙工工作，互不干擾，可配置為不同的波特率。
• 支持4個網口的網絡交換機功能，同時可當交換機使用。
• 豐富的指示燈，每個串口有獨立的TCP連接指示燈和數據活動指示燈。
• 220V AC供電。
• 19英寸標準1U機架結構設計，方便安裝，帶機架安裝配件。
• 通過4級EMC測試，工業級溫度范圍。

軟件特點

• 支持IP“分身”技術：不同的串口可以用端口或者IP區分。端口區分：可以8個IP合并為一個IP，端口不同，適合IP缺乏的網絡；IP區分：一個IP變為2~8個IP，端口不同，適合端口號固定的應用（例如Modbus TCP的520端口需要固定）。
• 支持TCP服務端、TCP客戶端，UDP模式，UDP組播。
• 波特率支持300～923200bps，數據位支持5～9位，校驗位可以為無校驗、奇校驗、偶校驗、標記、空格五種方式，支持CTS/RTS硬件流控和XON/XOFF軟流控。
• 支持MQTT網關功能。
• 支持JSON轉Modbus RTU、Modbus TCP和645儀表協議，支持HTTP POST、HTTP GET格式上傳數據。
• 支持設備連接上發送MAC地址功能，方便云端管理設備。
• 提供計算機端搜索、配置設備的二次開發包DLL開發庫。
• 支持DHCP動態獲得IP、DNS協議連接域名服務器地址。
• 支持云端遠程搜索設備、配置設備參數。
• 支持遠程通過軟件查看設備的TCP連接狀態。虛擬串口支持數據監視功能。
• 5G12支持Modbus網關功能，支持Modbus RTU轉Modbus TCP。
• 5G12支持Telnet轉串口功能，支持內嵌Telnet相關協議。
• 5G12支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
