WiFi串口服務器

ZLAN7110M

多功能串口轉WIFI 串口服務器

  • 可以將RS485設備接入wifi網絡
  • 支持802.11b/g/n標準。
  • 寬電壓供電：9～24V供電范圍，電源輸入方式:工業接線端子供電方式。
  • 支持硬件流控CTS/RTS和軟件流控XON/XOFF
  • 模塊支持UDP連接下載固件升級配置文件來升級程序。
  • 支持模塊之間的wifi對連。
  • 提供4類LINK指示燈接口
  • 產品簡介
  • 規格參數
  • 產品資料

概述

ZLAN7110M是上海卓嵐推出的一款高性價比WIFI串口服務器，實現RS485轉wifi功能。該串口服務器可以方便地使得RS485串口設備連接到WIFI無線網絡，實現串口設備的無線化網絡升級。wifi支持STA模式連接到無線路由器，或者作為AP模式讓手機等wifi設備連接。對于使用虛擬串口的用戶可使用卓嵐ZLVircom軟件實現虛擬串口，原有串口PC端軟件無需修改。也可以使用組態軟件中的Modbus TCP協議直接和RTU設備連接，實現wifi聯網通信。

圖 1 ZLAN7110M 帶吸盤天線

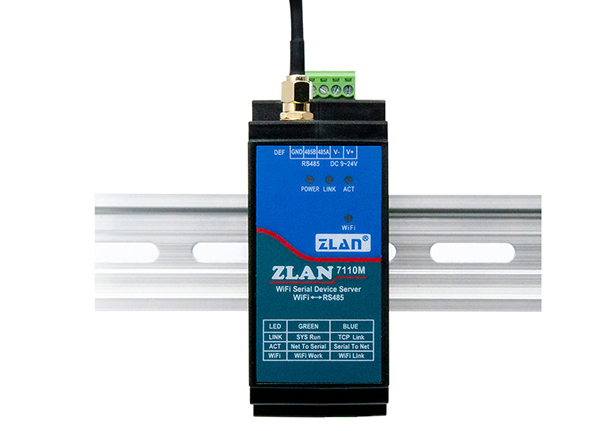

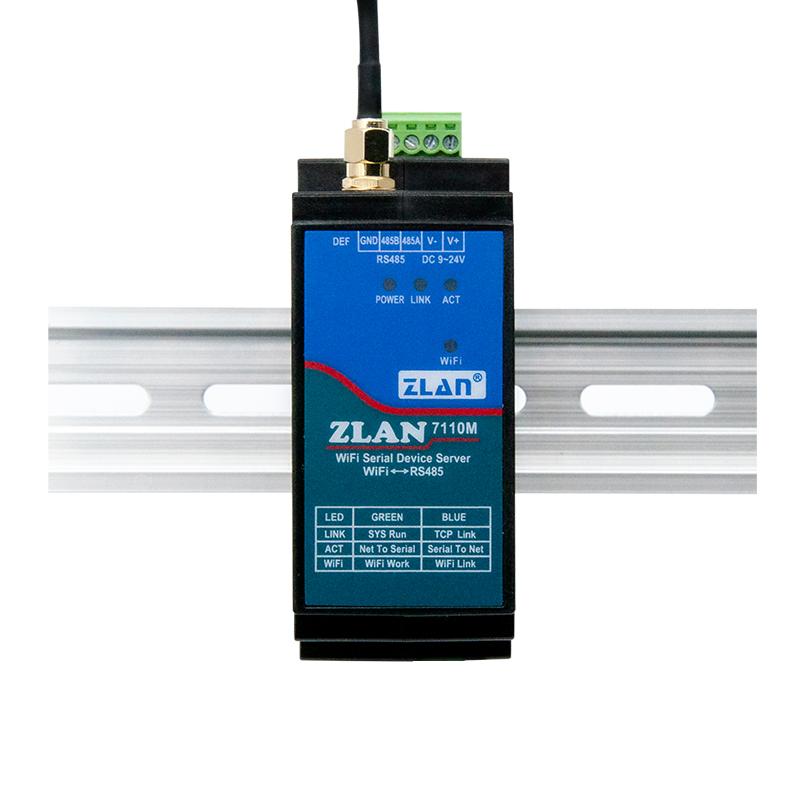

7110M采用導軌安裝方式，采用高溫阻燃外殼，具有工業級溫度范圍。可以使用MQTT+JSON方式對接云平臺。

7110M支持一個RS485轉WIFI，可以作為STA或者AP方式。支持連接2.4G的WIFI熱點，不含有以太網接口。7110M具有Modbus RTU轉Modbus TCP、支持多目的IP和端口設置、支持TCP服務器客戶端共存、自定義注冊包、MQTT功能、Modbus RTU轉JSON等多種高級功能，非常適合于物聯網應用。

7110M支持使用zlvircom工具搜索設備和快捷配置設備參數，支持遠程升級。支持二進制格式的類AT指令，無需切換為AT配置模式。支持無數據重啟，Ping檢測斷網等功能，保證設備穩定運行。

wifi模式符合802.11b/g/n 1x1標準，支持WEP64, WEP128, TKIP, AES, 自動（TKIP/AES）加密模式。7110M和計算機連接上同一個無線路由器時，計算機和模塊可以互相連通。

9~24V的寬電壓的高質量電源設計提供了更好的工業環境適應性；導軌安裝配件適合導軌安裝。具有豐富的指示燈，包括數據活躍指示燈、TCP連接指示燈、wifi連接指示燈。

7110M可應用于：

電力電子、智能儀表；

能源監控、樓宇自動化；

智能照明、智能建筑、智能家居；

工業自動化系統；

典型應用連接如圖 2所示。

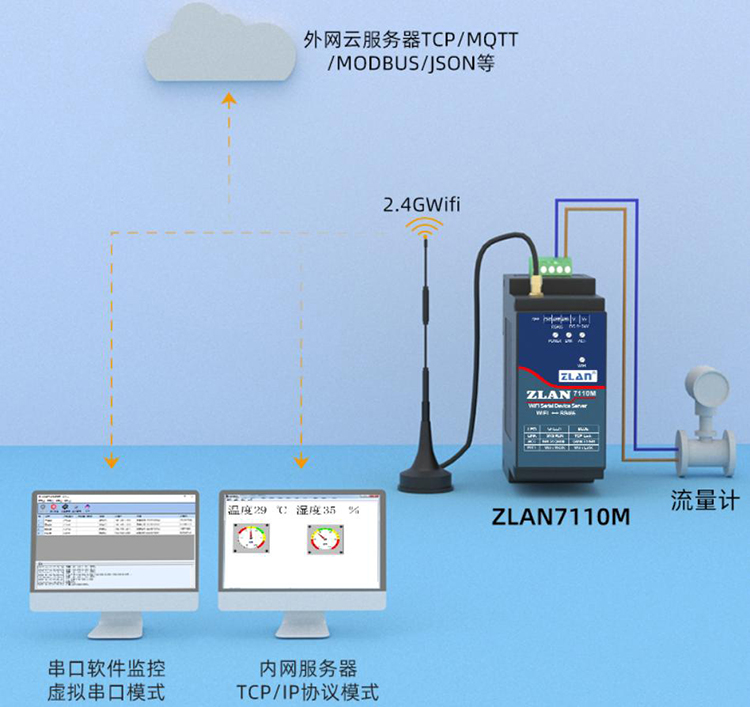

圖 2 ZLAN7110M網絡結構

原有的串口設備和ZLAN7110M連接，然后通過WIFI將ZLAN7110M連接到無線網絡中。此后串口設備發送的任何數據將透明地傳送到ZLAN7110M指定的PC機上，而PC機通過網絡發送給ZLAN7110M的數據也透明的傳送給串口設備。

特點

  • 支持802.11b/g/n標準。
  • 寬電壓供電：9～24V供電范圍，電源輸入方式:工業接線端子供電方式。
  • 工業級溫度范圍：-40℃~85℃。
  • 模塊支持UDP連接下載固件升級配置文件來升級程序。
  • 支持模塊之間的wifi對連。
  • 提供4類LINK指示燈接口：LINK藍色表示TCP連接建立、LINK燈綠色閃爍代表7110M正在運行、WIFI藍色表示作為AP或者STA建立wifi連接、WIFI綠色表示wifi功能正常工作。豐富的指示燈可直觀表現設備狀態。
  • 一鍵搜索配置。
  • 支持DNS解析（僅支持設備在STA模式下），支持作為DHCP Client。
  • 支持TCPServer、TCP Client、UDP。作為Server時支持多達10個TCP連接同時和聯網模塊通信；作為Client時可以連接到3個目的IP。
  • 支持設備連接上發送MAC地址功能，方便云端管理設備。
  • 支持遠程通過軟件查看設備的TCP連接狀態。虛擬串口支持數據監視功能。
  • 支持MQTT功能，可以用MQTT+JSON功能對接云平臺。實現Modbus RTU或者DLT-645協議轉JSON。
  • 支持Modbus網關功能，支持Modbus RTU轉Modbus TCP。支持ZLMB模式Modbus 網關，支持預先配置Modbus表格，預讀取數據，寄存器地址映射。
  • 支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
  • 支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
  • 支持http方式的數據提交和下發功能，云端可以直接使用http的GET指令和設備的串口數據進行交互。

產品規格

外形

  • RS485 x 1：
  • 3.5mm接線端子
  • 電源
  • 3.5mm接線端子
  • 尺寸
  • 37.6L*83.6W*89.2Hmm

串口參數

  • 電氣
  • 485A,485B,GND
  • 波特率
  • 4800~921600bps
  • 校驗位
  • None, Odd, Even,Mark,space
  • 數據位
  • 7～8位
  • 流控
  • NONE

無線參數

  • 天線

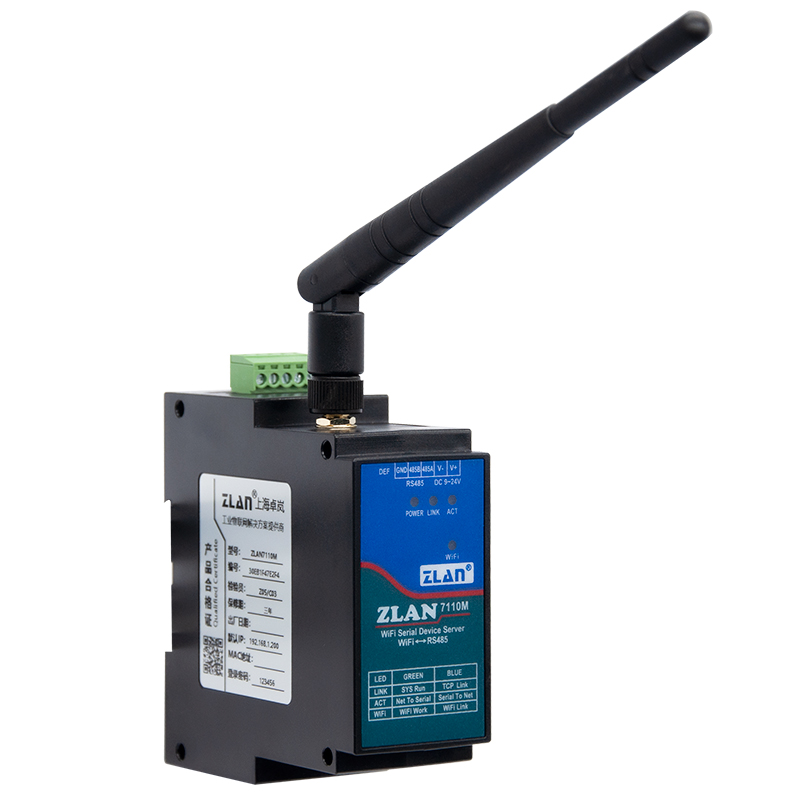

  • 默認吸盤天線，可以選膠棒天線
  • 無線標準
  • 802.11 b/g/n
  • 頻率范圍
  • 2.412GHz-2.484GHz
  • 傳輸速率
  • IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
    IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
    IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)
  • 發射功率
  • IEEE 802.11n: 12-14dBm@HT20 MCS7
    IEEE 802.11g: 16dBm
    IEEE 802.11b: 18dBm
  • 接收靈敏度
  • HT20 MCS7 : -70dBm@10% PER(MCS7)
    OFDM 54M: -75dBm@10% PER
    CCK, 11M: -88dBm@ 8% PER

軟件參數

  • 無線工作模式
  • STA/AP
  • 安全機制
  • WEP64, WEP128, TKIP and AES, 自動（TKIP/AES）
  • 工作模式
  • TCP服務器、TCP客戶端（同時TCP服務端也共存）UDP、UDP動態模式
  • 轉化協議
  • Modbus TCP、MQTT、JSON
  • Modbus網關
  • 普通Modbus模式、預先配置表（ZLMB）模式
  • JSON網關
  • 設備端支持Modbus RTU、DLT-645;
    服務器支持HTTP POST/GET、MQTT、透傳;
    平移縮放、離線報警、超限報警、變化上傳、數據格式轉化;
  • 用戶配置
  • Windows配置工具zlvircom、串口配置
  • 連接數量
  • TCP服務器:10個;TCP客戶端:3個目的IP;
  • 網絡協議
  • TCP/UDP/ARP/ICMP/DHCP/DNS/MQTT/NTP
  • 通信方式
  • Socket、虛擬串口
  • 用戶配置
  • Windows配置工具zlvircom、設備管理函數庫
  • 其它軟件功能
  • 自定義注冊包心跳包、連接上發送ID、NTP、內置TCP心跳

硬件

  • 電源
  • 9~24V（12V時為30mA）

工作環境

  • 工作溫度
  • -40~85℃
  • 儲存溫度
  • -45~100℃
  • 工作濕度
  • 5%~95%不冷凝
  • 儲存濕度
  • 5%~95%不冷凝
