BACnet網關/PLC網關

ZLAN8309

BACnet網關/PLC網關

  • 產品簡介
  • 規格參數

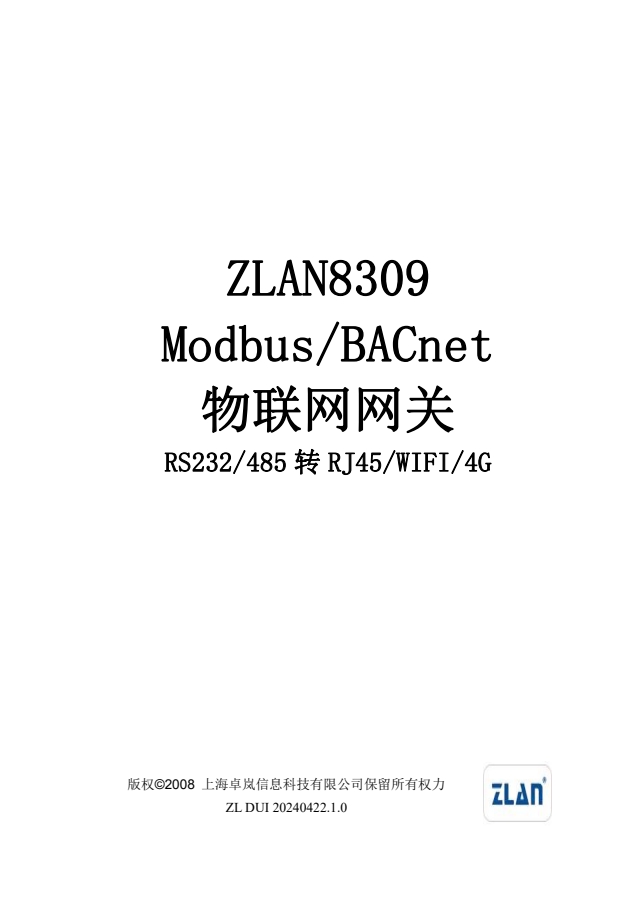

  • 產品資料

概述

ZLAN8309系列是上海卓嵐新推出的一款功能強大的物聯網網關，該系列不僅具有數據采集、Modbus網關、BACnet網關、MQTT網關、RS485轉JSON以及路由等多重功能，還提供了多種子型號以滿足不同應用場景的需求。

8309產品子型號如下：

子型號

功能

串口路數

移動網絡

特殊協議

ZLAN8309

WiFi/Eth/CAT1 4G 二串口服務器/帶路由器功能

2

CAT1?4G

/

ZLAN8309-4G

Wifi/Eth/全網通4G/二串口服務器/路由器

2

全網通4G

/

ZLAN8309-5G

Eth/5G/二串口服務器/路由器

2

5G Red Cap

/

ZLAN8309-R

Wifi/Eth/CAT1 4G/路由器

/

CAT1?4G

/

ZLAN8309-R4G

Wifi/Eth/全網通4G/路由器

/

全網通4G

/

ZLAN8309-R5G

Eth/5G Red Cap/路由器

/

5G Red Cap

/

ZLAN8309-B

BACnet網關(推薦8309S-B)

1

/

BACnet

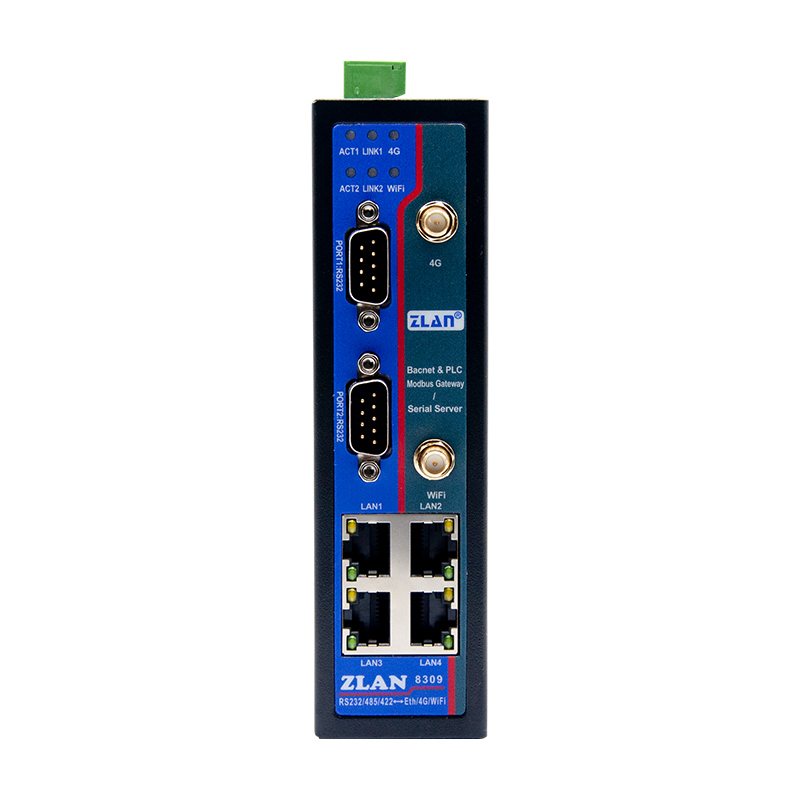

ZLAN8309:具備4個以太網口和2個（RS232）RS485/422串口。同時支持WiFi以及CAT1 4G通訊。8309-2的2路串口（PORT）可以使用同一個IP地址，不同的串口通過端口區分；也可以使用不同的IP地址。每個串口對應的參數可以獨立設置。8309同時還兼具路由功能，可實現網絡數據的靈活轉發和管理，滿足多樣化網絡需求。

ZLAN8309-4G：跟8309一樣也具備4個以太網口和2個（RS232）RS485/422串口以及支持WiFi和4G 模式，同時還兼具路由功能可實現網絡數據的靈活轉發和管理，區別在于-4G版本支持全網通4G模式。

ZLAN8309-5G：支持串口服務器以及路由器功能，最大的亮點在于其內部搭載了先進的5G Red Cap模塊。此模塊支持5G獨立組網（SA）模式，兼容4G網絡制式。5G不僅提供了更高的可靠性，確保了數據傳輸的穩定性和準確性，還極大地降低了時延，使得用戶能夠享受到更加流暢的數據交互體驗。此外，中高速的數據傳輸速率也是設備的一大亮點，它為用戶提供了更加快速的數據傳輸服務，滿足了現代應用對于高效數據傳輸的迫切需求。

ZLAN8309-R：集成WiFi、網口與CAT1 4G 的路由器，適用于移動或遠程網絡環境。通過這款設備，用戶可以便捷地在各種網絡條件下實現數據采集與遠程傳輸，有效提升了系統的靈活性和可靠性，滿足不同場景的數據通訊需求。

ZLAN8309-R4G：集成WiFi、網口與全網通4G的路由器，適用于對4G網速要求較高的移動或遠程網絡環境。

ZLAN8309-R5G：集成網口與5G Red Cap 的路由器，適用于對時延，穩定性等要求更高的移動或遠程網絡環境。

ZLAN8309-B：推薦采購型號為ZLAN8309S-B。

ZLAN8309系列支持 9～24V 寬電壓，端子式電源接入，帶外殼接地線。

產品規格

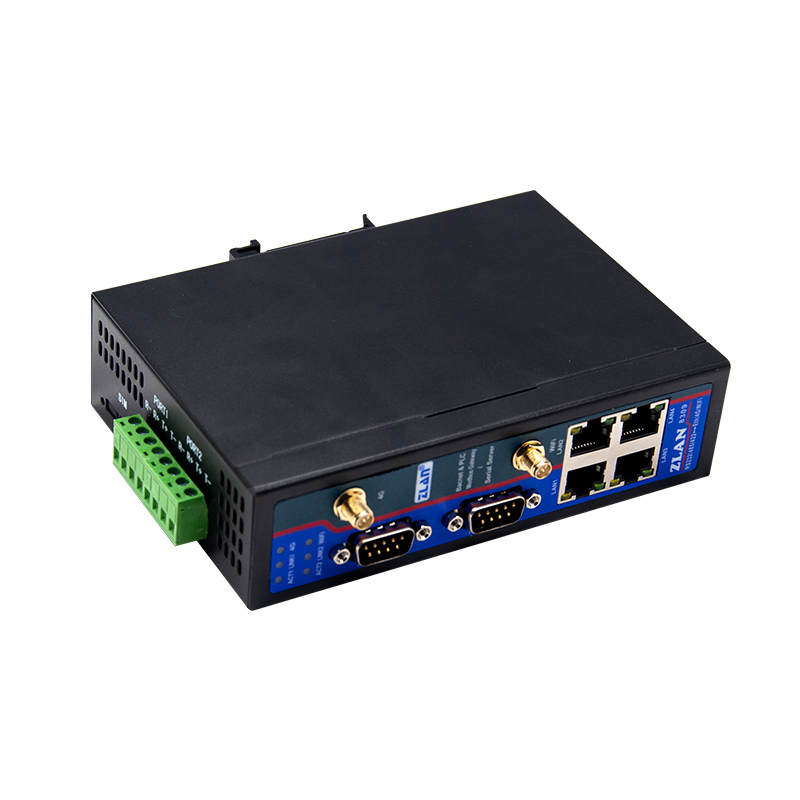

外形

  • 接口
  • 網口：RJ45、485/422：接線端子、232：DB9
  • 電源
  • 接線端子方式
  • 尺寸
  • 長×寬×高=150mm×105mm×41mm（外殼尺寸，不包括接口）
  • 天線
  • WIFI天線*1、4G天線*1。接口:50Ω/SMA公頭 -5G/-R5G:5G天線*2。接口:50Ω/SMA公頭
  • SIM卡
  • 電壓：3V，1.8V；大小：大卡（小卡可以購買卡套使用）

CPU參數

  • 參數
  • 主頻580M、RAM:64M、FLASH:64M

無線參數

  • 網絡制式

  • *8309/R：4G CAT1支持3種模式：
    B1/B3/B5/B8@FDD LTE
    B34/B38/B39/B40/B41@TDD-LTE
    900/1800MHz@GSM
    包含有聯通4G，2G，移動4G，2G以及電信4G網絡。
    *8309-4G/R4G:全網通支持7種模式：
    B1/B3/B5/B8@FDD LTE
    B34/B38/B39/B40/B41@TDD-LTE
    B1/B8 @WCDMA
    B34/B39@TD-SCDMA
    BC0@CDMA2000 1X/EVDO
    B3/B8@GSM
    包含有中國聯通4G，3G，2G，中國移動4G，3G，2G以及中國電信4G，3G，2G網絡。
    *8309-5G/R5G：5G Red Cap支持3種模式：
    5G NR:N1\N3*\N5\N8\N28\N41\N77\N78\N79
    4G LTE:LTE-FDD:B1,B3,B5,B8
    LTE-TDD:B34,B38,B39,B40,B41
  • 傳輸速率
  • *8309/R：LTE：Max 10Mbps（下行）/Max 5 Mbps（上行） GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）
    *8309-4G/R4G：LTE-FDD：Max 150Mbps（下行）/Max 50 Mbps（上行）
    LTE-TDD：Max130Mbps（下行）/Max 30 Mbps（上行）
    WCDMA：384Kbps（下行）/Max384Kbps（上行）
    TD-SCDMA：Max 4.2Mbps（下行）/Max 2.2 Mbps（上行）
    EDGE：296Kbps（下行）/Max236.8Kbps（上行）
    GPRS：107Kbps（下行）/Max85.6Kbps（上行）
    *8309-5G/R5G（理論值）：
    5G RedCap：UL/DL,120Mbps/226Mbps
    4G LTE：UL/DL,90Mbps/190Mbps
  • WIFI參數
  • 傳輸速率：300 Mbps Max 無線標準：802.11 b/g/n 頻率范圍：2.412GHz-2.484GHz

串口參數

  • 波特率
  • 8309/-4G/-5G:300~921600bps
  • 數據位
  • 7～8位
  • 驗位
  • 無, 奇校驗, 偶校驗, 標記, 空格

軟件

  • 協議
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM工具、WEB
  • 轉化協議
  • Modbus TCP、MQTT、JSON、HTTP、BACnet(ZLAN8309-B)
  • Modbus網關
  • 支持多主機模式、存儲型模式、預先配置表（ZLMB）模式
  • 通信方式
  • TCP/IP直接通訊、虛擬串口方式

工作模式

  • TCP服務器, TCP客戶端（同時TCP服務端也共存）, UDP, UDP組播

電源要求

  • 電源
  • 9～24V DC，200ma@12V

二次開發

  • 開發平臺
  • Linux環境
  • 開發語言
  • C語言

環境要求

  • 操作溫度
  • -40~85℃
