串口轉以太網模塊

ZLSN2007S

uart串口轉以太網透傳模塊

  • 集成MQTT、多主機等高級功能
  • 小體積高度集成封裝
  • 工業級設計性能穩定可高
  • 數據雙向透傳
  • 產品簡介
  • 規格參數

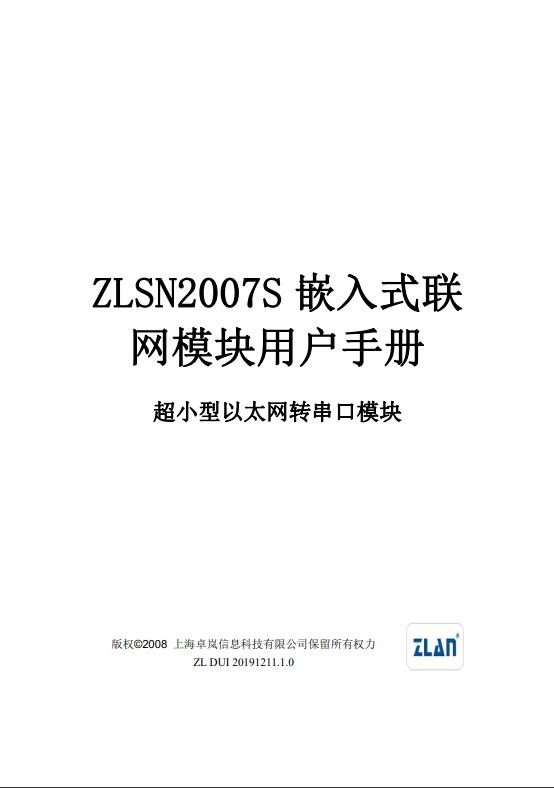

  • 產品資料

概述

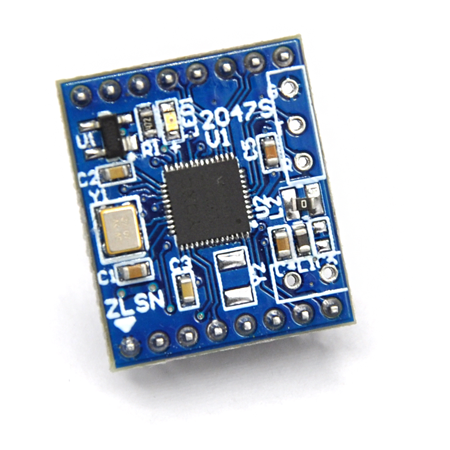

ZLSN2007S是一款通過串口（TTL電平UART）連接以太網（TCP/IP）的嵌入式模塊。可以透明地將串口數據和TCP/UDP數據之間進行轉換。它采用了上海卓嵐最新一代的ZLAN1003單芯片方案，使得產品不僅具有“超小型”的體積（16.3×19.1mm），而且具有高集成度，具備：10個TCP連接、DNS、DHCP、網頁自定義下載等多種功能。是串口轉以太網聯網向小型化、集成化的需求中，邁出的重要的劃時代產品。

ZLSN2007S內部運行了卓嵐具有自主知識產權的協議棧，保證了產品的運行的穩定性。在硬件方面具有零下40度到85度的工業級工作溫度范圍。

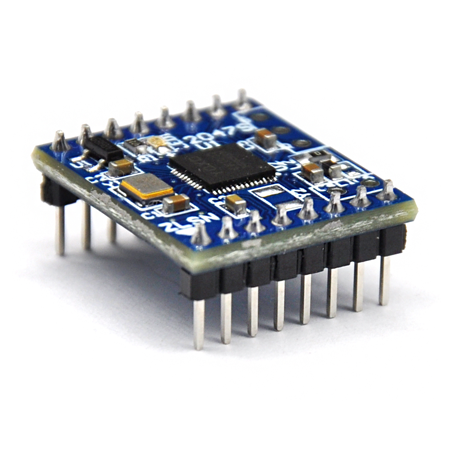

ZLSN2007S內部具有ZLAN1003芯片所具有的遠程網絡程序安裝功能，可以在固件上安裝各種定制化的應用程序，方便實現個性化的設計。ZLSN2007S的高集成度、方便性、高性價比、穩定性，可以讓電子系統方便地實現網絡化地接入。ZLSN2007S采用雙排插針的結構。只要連接電源、GND、串口收發、網口4根線即可使用。其中網口4根線需要經過網絡變壓器或者帶網絡變壓器的RJ45后連接到外部網線。

ZLSN2007S可以用于智能家居、物聯網數據采集控制、門禁安防系統、工業控制采集系統、能源監控、工廠自動化、智能交通等領域。

特點

  • 小體積、高度集成封裝，大大減少PCB層面積占用，輕松實現嵌入式以太網的所有功能
  • 配置方式多種選擇：使用卓嵐軟件一鍵配置簡單易用、AT指令配置。且可直接控制、讀取其運行狀態、登陸網頁配置
  • 多種工作模式可選：TCP客戶端、服務器、UDP 既可以做客戶端也可以做服務器
  • 支持Modbus網關功能，支持Modbus RTU轉Modbus TCP。可以支持存儲型的Modbus，可以自動采集設備數據，并存儲起來；也支持非存儲模式的Modbus網關。
  • 支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
  • 支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
  • 支持TCP建立連接需要密碼驗證的功能，保證連接安全性。
  • 可作為HTTP Client通過調用接口的方式向HTTP服務器主動上報JSON、XML格式的數據，從而實現Modbus、645協議數據的云采集。
  • 支持http方式的數據提交和下發功能，云端可以直接使用http的GET指令和設備的串口數據進行交互。
  • 支持DHCP功能，可以動態獲得局域網內的DHCP服務器分配的IP。
  • 支持DNS，自動解析目的域名為IP，目的IP可以為動態域名。
  • 作為TCP Server（TCP服務器端）時，支持獨有的30個連接的強大連接能力。
  • 作為TCP Client（TCP客戶端）的，支持連接8個目標服務器。作為TCP客戶端時，可以在斷線后自動進行重連。支持隱含心跳技術，保證網線斷線后的恢復。

產品規格

外形

  • 接口

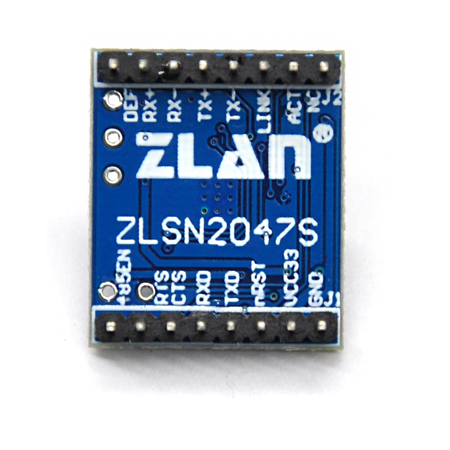

  • 雙排2.0mm*8單排針
  • 尺寸
  • 19.1x16.3mm

串口參數

  • 波特率
  • 1200~115200bps
  • 校驗位
  • None, Odd, Even, Mark, Space
  • 數據位
  • 5～9
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

通信界面

  • 以太網
  • 可連接10/100M自適應以太網
  • 串口
  • TTL×1：RXD，TXD，GND，接口電平3.3V

軟件特性

  • 協議
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 通信方式
  • Socket、虛擬串口
  • 配置方式
  • ZLVirCOM工具、WEB瀏覽器、串口
  • 工作模式
  • TCP服務器, TCP客戶端, UDP, UDP組播

電源要求

  • 電源
  • 雙電源：3.3V+1.8V或者單電源3.3V、ZLSN2003SH高速：170mA；ZLSN2003SH低速：140mA

工作環境

  • 工作溫度，濕度
  • -40~85℃，5～95% RH
  • 儲存溫度，濕度
  • -60~125℃，5～95% RH
