4G CAT1模塊

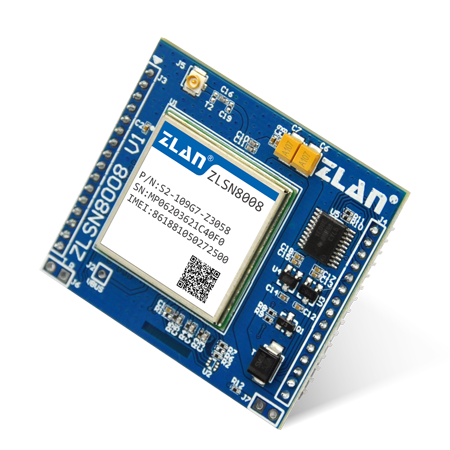

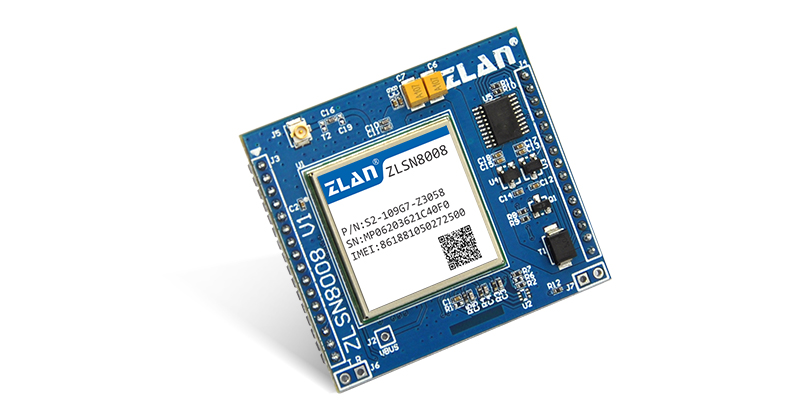

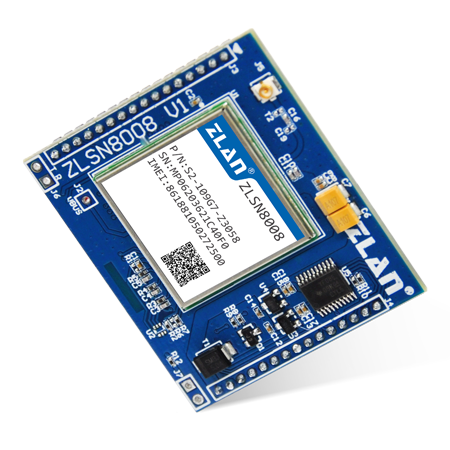

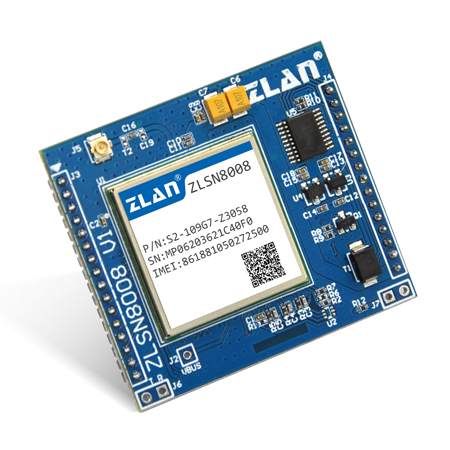

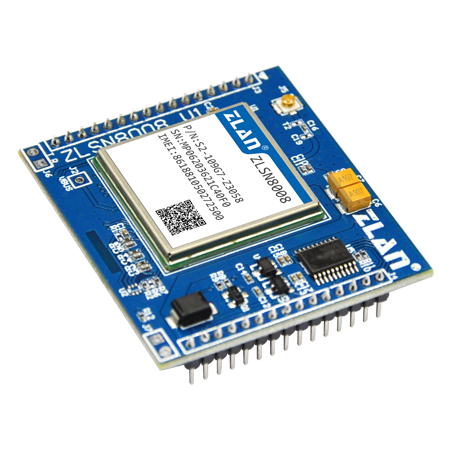

ZLSN8008

高性價比的4G CAT1模塊

  • 支持3種制式模式：LTE-TDD/ LTE-FDD/ GSM
  • 支持TCP客戶端，UDP模式
  • 支持串口（UART）轉4G
  • 支持串口透明傳輸
  • 支持串口AT命令配置
  • 支持串口配置MQTT參數
  • 支持服務器端遠程設備管理、設備配置、設備升級
  • 產品簡介
  • 規格參數
  • 產品資料

概述

ZLSN8008是上海卓嵐新推出的一款高性價比的4G CAT1模塊，且支持2G GPRS模式。可以實現RS232/485轉4G，4G CAT1傳輸速度達到上行5Mbps，下行10Mbps，明顯高于傳統的2G GPRS DTU。是2G退網后的替代方案。

另外ZLSN8008的價格和2G傳統產品相當，不僅具有注冊報、心跳包、還具有較新的MQTT、Modbus RTU轉JSON對接云服務器等功能。在兼容、替代2G產品的同時實現高速傳輸、低延時、支持新技術等特點。

ZLSN8008繼承卓嵐2G產品ZLAN8100的穩定性和普通4G DTU ZLAN8305的強大功能的特點。可以通過串口配置設備、升級固件、配置MQTT/JSON等高級設置。同時支持通過服務器遠程集中管理分布式的大量設備，可以遠程配置、遠程查看狀態、遠程升級程序。配合公有云或者卓嵐云可以實現Web端的設備管理和Web端的數據查看和遠程控制。

ZLSN8008有專門的設計的看門狗電路，可以保證4G模塊長年穩定運行。產品支持-40度~85度的工業級溫度范圍。

特點

  • 支持3種制式模式，LTE-TDD/LTE-FDD/GSM，包含有聯通4G，2G，移動4G，2G以及電信4G網絡
  • 支持TCP客戶端，UDP模式
  • 串口支持300~921600波特率，支持5~8位數據位，支持無校驗、奇校驗、偶校驗，支持1~2 位停止位
  • 支持串口（UART）轉4G
  • 支持串口透明傳輸，ZLSN8008支持Modbus RTU轉Modbus TCP、MQTT協議
  • 支持串口AT命令配置，支持ZLVirom軟件查看部分參數
  • 支持串口配置MQTT參數
  • 支持DTL-645/Modbus RTU自動采集轉化為云平臺的JSON 格式
  • ZLSN8008可以通過串口對設備進行固件更新，可以通過ZLVircom軟件在服務器端對設備固件更新
  • 支持服務器端遠程設備管理、設備配置、設備升級

產品規格

網絡參數

  • 支持頻段
  • B1/B3/B5/B8@LTE-FDD;B34/B38/B39/B40/B41@LTE-TDD;900/1800MHz @GSM
  • 發射功率
  • GSM功率等級：EGSM900: 4 (33dBm±2dB) DCS1800: 1 (30dBm±2dB) LTE 功率等級 3 (23dBm±2.7dB)
  • 傳輸速率
  • LTE：Max 10Mbps（下行）/Max 5 Mbps（上行）
  • 傳輸速率
  • GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）
  • SIM卡
  • 電壓：1.8V/3V；用戶可選不帶SIM卡座（默認）模塊或帶SIM卡座（插大卡（小卡可以購買卡套使用））模塊
  • 天線接口
  • IPEX
  • 串口類型
  • UART
  • 校驗位
  • 無、偶、奇
  • 數據位
  • 5～8位
  • 波特率
  • 300~921600bps
  • 停止位
  • 1~2位
  • 供電電壓
  • DC：3.4V~4.2V，推薦值 3.8V
  • 工作電流
  • 耗流峰值≥2A

硬件

  • 產品尺寸
  • 長×寬×高=45.72 x 40.64x10.2mm（含插針高度）
  • 濕度范圍
  • 0~95%非冷凝
  • 工作溫度
  • -40度~85度
  • 儲存溫度
  • -40度~120度
