CAN轉以太網/RS485

ZLAN9600/9607

CAN轉以太網/RS485

  • 支持五種CAN幀過濾模式
  • 支持CAN接口防浪涌
  • 自定義CAN波特率
  • 3種CAN傳輸模式
  • 支持3種總線互轉
  • 產品簡介
  • 規格參數

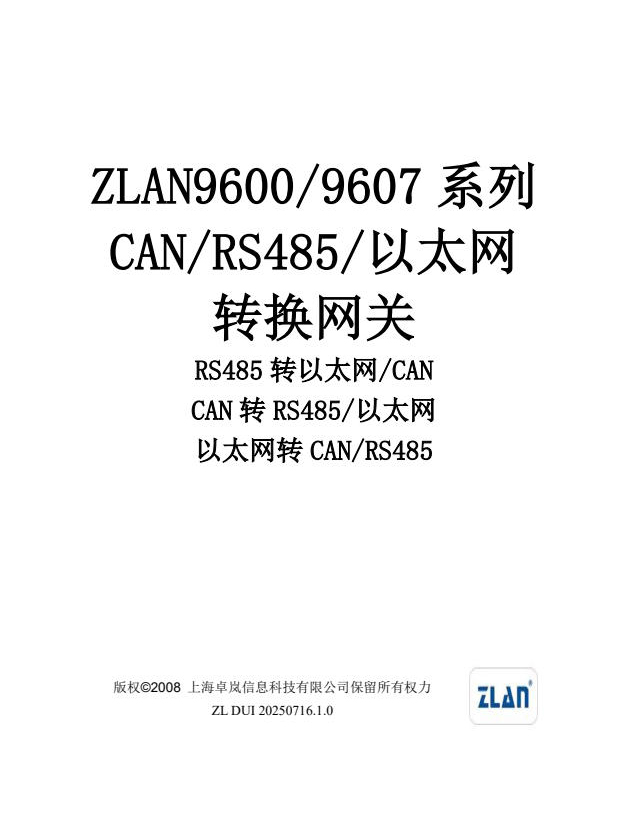

  • 產品資料

概述

CAN（Controller Area Network，控制器局域網）是一種用于實時應用的串行通信協議總線，旨在解決汽車內部眾多電子控制單元（ECU）之間的通信問題，目前已廣泛應用于工業自動化、船舶、醫療設備、智能樓宇等多個領域。

上海卓嵐的CAN產品主要分為兩大類，一類型號為ZLAN9600，它包含RS485/CAN兩種接口，可以實現RS485與CAN數據轉換；另外一類型號為ZLAN9607，它包含RS485/CAN/以太網三種接口，可以實現三口間互相數據轉換。

ZLAN 9600/ZLAN 9607是一款專門為工業環境設計的帶CAN數字隔離的數據轉換網關，可以有效的隔離CAN總線上的干擾對設備工作的影響，保證設備的穩定性。9～24V寬電壓，端子式電源接入，帶外殼接地線。

CAN

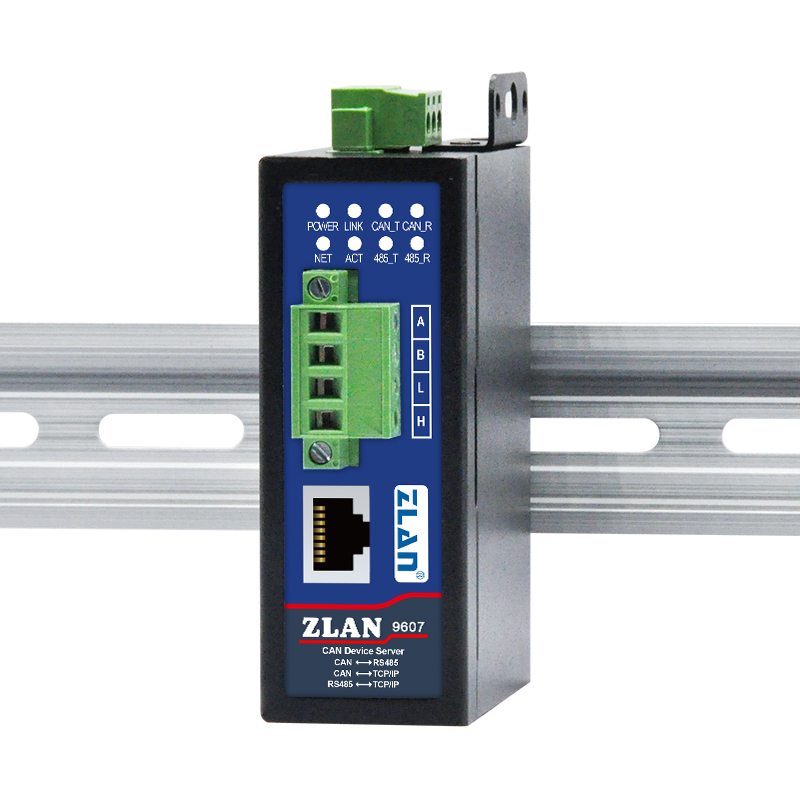

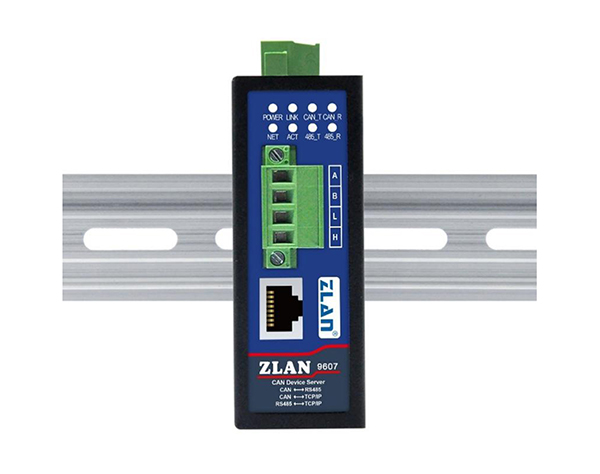

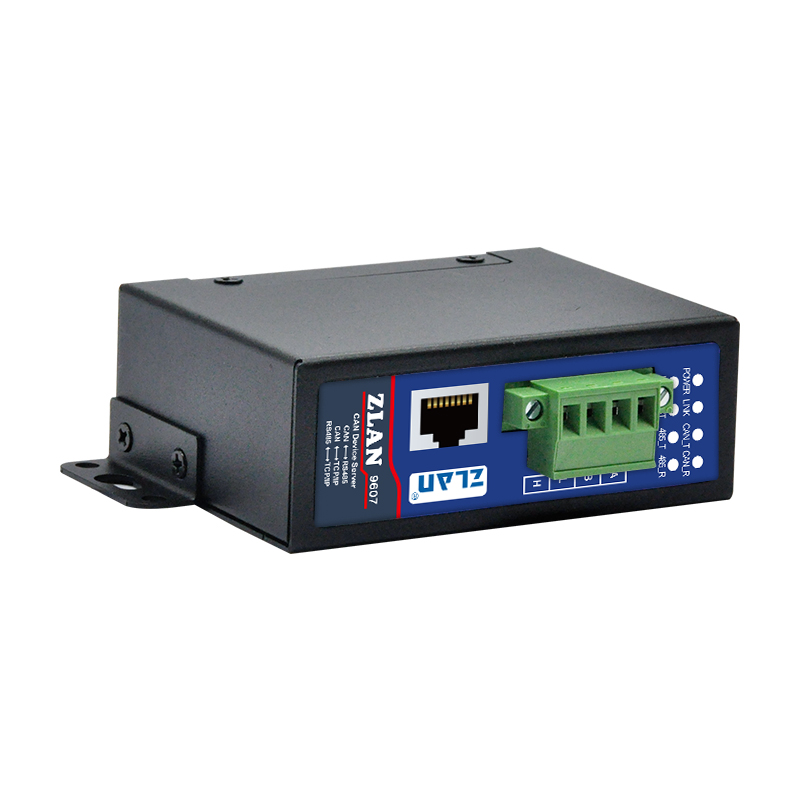

ZLAN 9607具有1路RS485接口、1路CAN接口和1路以太網接口。自帶掛耳以及導軌卡扣，支持3種安裝方式，體積小巧，安裝方便。ZLAN 9607的三個接口（RS485/CAN/網口）之間的數據可以任意互轉，且擁有多種傳輸和過濾模式，這種設計提高了靈活性和可管理性，用戶可以根據自己的要求任意修改各個接口之間的傳輸方式。

ZLAN 9600具有1個RS485接口、1個CAN接口和一個以太網接口（此以太網接口無效）。除以太網接口相關功能，其余功能與ZLAN 9607一致。

ZLAN 9600系列支持2位停止位，支持8位的數據位，支持奇、偶、空格、標記四種校驗位，支持高達921.6Kbps的波特率。

ZLAN9600可以實現RS485與CAN之間的互相轉化。

ZLAN9607可以實現TCP/IP協議與RS485/CAN之間的互相轉化，支持TCP服務器/客戶端/UDP等模式，支持心跳包、注冊包功能。

ZLAN 9600系列支持CAN波特率40000~1000000，同時支持CAN幀打包功能，支持自定義CAN幀功能。

產品規格

外形

  • 接口
  • RS485/CAN：接線端子
  • 電源
  • 接線端子方式
  • 尺寸
  • L x W x H =88mm*62mm*33mm（外殼尺寸，不包括 接口）

通信界面

  • 以太網
  • （僅ZLAN 9607）10M/100M，2 KV級浪涌保護
  • 串口
  • RS485×1：485A、485B
  • CAN接口
  • CAN×1：CAN L、CAN H，1500V數字隔離

串口參數

  • 波特率
  • 300~921600bps
  • 校驗位
  • 無, 奇校驗, 偶校驗, 標記, 空格
  • 數據位
  • 8位
  • 流控
  • 無流控

軟件

  • 協議
  • ETHERNET、IP、TCP、UDP、ARP、ICMP、DHCP、DNS、CAN
  • 配置方式
  • ZLVirCOM工具、9600_Tool
  • 通信方式
  • （僅ZLAN 9607）TCP/IP直接通訊、虛擬串口方式

工作模式

  • 工作模式
  • （僅ZLAN 9607）TCP客戶端，TCP服務器, UDP, UDP組播

電源要求

  • 電源
  • 9～24V DC，50mA@12V

環境要求

  • 操作溫度
  • -40~85℃
  • 儲存溫度
  • -45~120℃
  • 濕度范圍
  • 5~95%相對濕度
