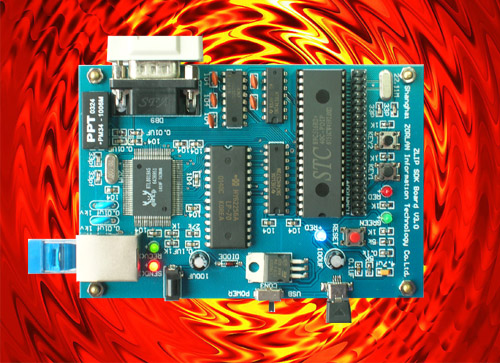

單片機TCP/IP學習板



一、介紹

如果你已經掌握了51單片機技術，你是否希望利用學習51單片機TCP/IP和51單片機uc/os-II更上一層樓呢？如果你是嵌入式系統的愛好者，你一定對于用PC機能夠通過網絡、Internet控制遠處自己設計的設備激動不已！并對于掌握單片機上網技術充滿期待！ZLIP——51單片機上網學習板能夠滿足您的這些要求！該學習板是集成的“51單片機+RTL8019”開發板，采用新的ZLIP增值版V1.0作為嵌入式TCP/IP內核；同時也可以作為uc/os-II學習板，內部提供了我們原創的ucosII移植到KeilC小模式下源代碼和文檔。察看《ZLIP增值版用戶手冊目錄》。在線咨詢

二、優勢

1。自主知識產權的單片機TCP/IP協議棧：目前市面上的51單片機TCP/IP開發板基本使用開源代碼或ZLIP0.2，某些只是仿冒我們的ZLIP0.2版開發板，并不能夠提供很好的技術服務。

2。使用ZLIP增值版V1.0：卓嵐公司對ZLIP0.2進行了2年多的改進推出了ZLIP增值版V1.0，提供了商業級的穩定性和易用性。選擇單片機上網技術關鍵選單片機TCP/IP內核，這對于后期的開發和產品的穩定都至關重要！

3。支持BSD socket的socket, sendto, recvfro, connect, bind, listen, accept, send, recv, closesocket, shutdown, getpeername, getsockname, htonl, htons, ntohl, ntohs, inet_addr,inet_ntoa,ioctlsocket,setsockopt, getsockopt,select共23個接口函數。

4。支持在uc/os-II操作系統下多任務運行數據收發，真正實現了單片機TCP/IP和OS在51單片機開發板上的同時運行。

5。ZLWeb——嵌入式WebServer：自主研發的嵌入式web服務器，提供CGI、動態標簽API接口，可方便地編寫基于HTTP的遠程控制和數據采集程序。

6。提供93個測試例程、95頁的開發板說明文檔：方便用戶參考例子快速學習ZLIP編程。

7。提供自主開發的SocketDlgTest和ZLFsCreate程序：這些程序都是ZLIP開發套件的輔助測試工具，都是同ZLIP增值版V1.0一起首次發布。

三、演示

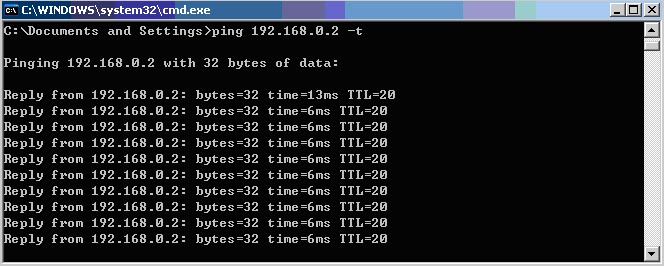

PING開發板：

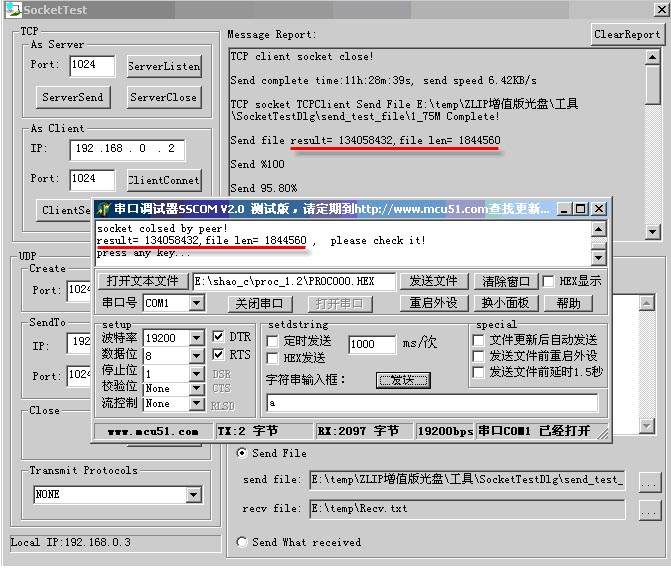

開發板和SocketDlgTest程序、串口通信：

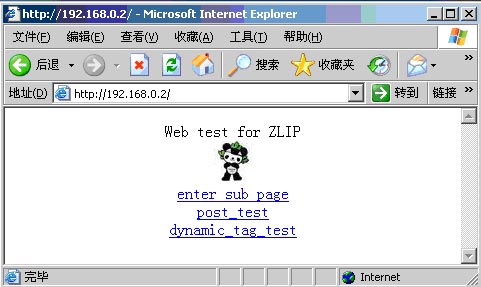

打開開發板上的網頁：



三、硬件

1。64K程序空間和32K外部數據空間。

2�？赏ㄟ^串口在線下載，無須編程器。

3�？赏ㄟ^PC機USB口供電或通過電源變壓器供電，用戶可根據需要靈活選擇。

4。40針并口擴展接口，方便用戶和其它電路板連接。

四、軟件

采用ZLIP增值版V1.0作為單片機TCP/IP內核。實現TCP、UDP、ICMP、ARP協議，ZLWeb實現了HTTP協議，支持多TCP連接、多UDP連接同時運行，支持BSD socket完全集，支持在uc/os-II操作系統，支持類似MFC的回調機制。

五、開發套件內容

精心設計的外包裝，防止運輸過程中的損壞：

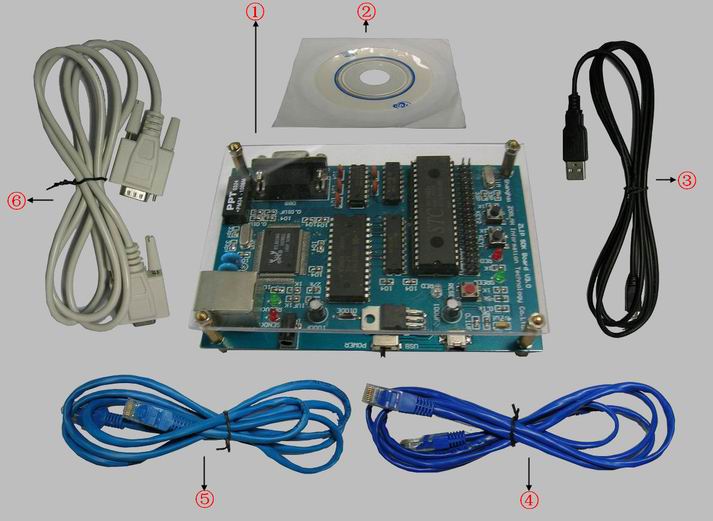

提供盡可能多的配件（包括直連網線和交叉網線）：

1。開發板

2。ZLIP增值版光盤

3。USB線

4。對連網線

5。普通網線

6。串口線

六、資料

增值版開發套件提供ZLIP增值版資料：ZLIP增值版V1.0、《ZLIP增值版用戶手冊》（95頁）、SocketDlgTest調試工具、ZLFsCreate文件系統構造程序、ZLWeb嵌入式服務器。此外還提供普通版的資料：

1。開發板硬件原理圖。

2。ZLIP源代碼。

3。ucosII移植到KeilC小模式下（原創）。

3。SocketTest源代碼：為了方便用戶使用VC++編寫PC機上和開發板通信的程序，特提供實現UDP、TCP客戶、TCP服務器的SocketTest程序，讓用戶快速熟悉Windows的網絡編程。

4。開發板測試程序：IO端口測試、串口測試、RAM測試 、8019寄存器讀測試 、8019寄存器讀寫測試、ARP數據包發送程序。

5。《完整版RTL8019AS數據文檔及參考原理圖》、《TCP/IP在51單片機上的實現特點和方法》（原創）、《ANSIC程序到KeilC51的移植心得》（原創）、《ucosII移植到KeilC小模式下》文檔及源代碼（原創）

6。應用例程：“分包式串口轉以太網”源程序、“網絡步進電機控制”源程序、“中斷式串口轉以太網”源程序，“簡單的WebServer”源程序。

7。燒錄工具、串口工具。

七、FQA

1。你的開發板網絡傳送速率是多少？

答：TCP發送和接收速度為：39KB/s和25KB/s；UDP發送和接收速度為：66KB/s和42KB/s。這是在晶振為22.1148MHz的時候測得的，實際支持的晶振達80MHz，所以速度還會提高近4倍。

2。你的開發板網絡能夠跨網關嗎？

答：只要對方計算機具有外網IP地址就可以，TCP、UDP都可以跨網關。

3。你的開發板有優惠政策嗎？

答：卓嵐公司主要面向企業用戶，如果是學生用戶的話，本著推廣ZLIP技術的考慮，學生用戶只要憑學生證（將學生證傳真或者Email給我們）可以享受一定的優惠。

4。你們有什么保密協議之類的東西嗎？

答：我們提供商業版和學習版兩個版本的ZLIP增值版V1.0，商業版允許用戶用于營利為目的，有保密協議；學習版只用于學生學習，不能夠用于以營利為目的，遵守《著作權法》、《計算機軟件保護條例》，不另付協議。ZLIP增值版V1.0是中國軟件版權注冊軟件，有專門的法律顧問。

八、版本與價格

我們提供5個版本：普通版、優惠版、增值版、串口服務器版、商業版

	學習版				商業版
	普通版	優惠版	增值版	串口服務器版
型號	ZLSDK-100	ZLSDK-200	ZLSDK-300	ZLSDK-400	SDK-800
內容	ZLIP0.2	ZLIP增值版V1.0	ZLIP增值版V1.0+ZLWeb控制模塊	ZLIP增值版V1.0+串口服務器代碼	ZLIP增值版V1.0+串口服務器代碼
優惠	無	憑學生證優惠	無	無	無
技術支持	無	《用戶手冊》中涉及的技術出現不明、有誤時的咨詢	《用戶手冊》中涉及的技術出現不明、有誤時的咨詢	《用戶手冊》中涉及的技術出現不明、有誤時的咨詢	有
用戶	主要用于對ZLIP、嵌入式聯網技術的學習，面向高校學生的畢業設計、科研項目的開發等。				面向企業用戶，可將其直接集成到最終產品中
價格
定制服務	無				根據用戶需要可定制ZLIP，減少代碼和內存
使用范圍	不可以將ZLIP集成到以營利為目的的產品中				可以將ZLIP集成到以營利為目的的產品中
授權協議	保留《著作權法》、《計算機軟件保護條例》規定的所有權利				根據額外授權協議，用戶獲得在一定范圍內將ZLIP集成到以營利為目的的產品中的權利



九、購買方法

可以通過如下方式購買我們的開發板：

1。電話或在線咨詢——銀行匯款——快遞——確認。
2。通過：淘寶網ZLIP增值版學習版專欄。

聲明：上海卓嵐信息科技有限公司是正規的公司，信義可靠，卓嵐秉承一心為客戶服務的作風,為您提供更專業的產品,提供更優質的服務，可以保證用戶購買的開發板的質量。
